气动大口径三通调节阀

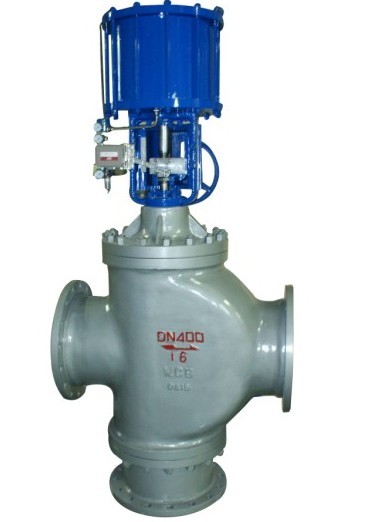

ZMAQ/ZMAX型气动活塞三通调节阀有合流和分流两种作用方式。阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向三通阀在某些场合可以替代两个二通阀和一个三通接管而得到广泛应用，常用于热交换器的两相调节，也可用于简单的配比调节。

ZMAQ/ZMAX型气动活塞三通调节阀有合流和分流两种作用方式。阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向三通阀在某些场合可以替代两个二通阀和一个三通接管而得到广泛应用，常用于热交换器的两相调节，也可用于简单的配比调节。

主要零件材料:
阀体、阀盖：HT200、WCB、ZGlCr18Ni9Ti
阀芯、阀座：1Cr18Ni9T、司钛莱合金堆焊
软密封阀芯：增强聚四氟乙烯
填料：聚四氟乙烯、柔性石墨、不锈钢波纹管
垫片：橡胶石棉板、不锈钢绕垫片
膜盖：A3
波纹膜片：5860胶夹480D 尼龙66网眼布
弹簧：60Si2Mn
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬套：2Cr

主要技术参数：

阀座直径mm	合流	25	32	40	50	65	80	100	125	150	200	250	300
	分流	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数kv	合流	8.5	13	21	34	52	85	125	210	340	535	800	1260
	分流	25	32	40	50	65	85	125	210	340	535	800	1260
公称压力MPa		1.6 4.0 6.4
行　程mm		16		25		40			60			100
流量特性		直线
介质温度℃		-20～200、-40～+250(常温型)、-40～315（中温型）
法兰尺寸		铸铁法兰尺寸按JB79-59，铸钢法兰尺寸按JB79-59
法兰型式		法兰密封面型式按JB77-59，其中铸钢法兰按光滑式，铸钢法兰按凹式
阀体材质		HT200,ZG230-450、ZG1Cr18Ni9
阀芯材质		1Cr18Ni9
上阀盖型式		普通式（常温型），热片式（中温型）
可调比		30:1
气源接头		M16×1.5

主要尺寸：

公称通径(mm)		25	32	40	50	65	80	100	125	150	200	250	300
L(mm)	PN1.6MPa	185	200	220	250	275	300	350	410	450	550	635	720
	PN4.0MPa	190	210	230	255	285	310	355	425	460	560	660	740
	PN6.4MPa	200	210	235	265	295	320	370	440	475	570	670	770
H1(mm)	PN1.6MPa	140	150	160	180	200	220	220	256	278	322	540	612
	PN4.0MPa	150	160	170	190	220	232	256	295	313	372	540	612
	PN6.4MPa	160	170	180	200	220	242	266	300	318	382	540	612
H(mm)	普通型	435	441	465	480	584	585	575	762	772	792	1203	1234
H(mm)	散热片型	565	571	595	610	631	748	738	961	971	989	1525	1554
D(mm)		285				360			470
重量(KG)		72	75	81	88	135	158	190	262	322	450	550	600
