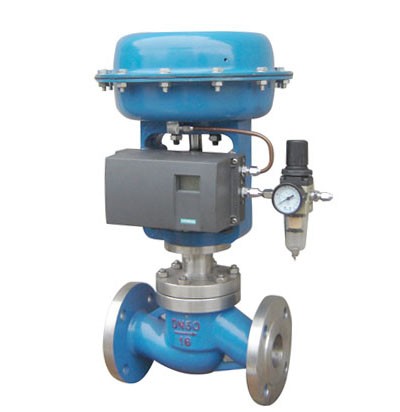

KZJHP精小型气动单座调节阀

ZJHP/M精小型气动薄膜(单座）套简调节阀采用顶部导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参数对压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小且阀前后压差不大的场合。

特点：
1.采用平衡式阀芯结构，轴向不平衡力小，允许压差大，稳定性好。
2.套筒互换性强，拆装方便，容易维修。
3.全金属阀芯结构适用多种工作场合，达到IV级泄漏标准，ZXMQ型软密封结构阀芯达到VI级泄漏标准。
4.阀体按流体力学原理设计成等截面低流阻流道，可调范围大，固有可调比为50，额定流量系数增大30％。
5.执行机构采用多弹簧结构，高度减少30％。重量减轻30％。
6.ZJHPW型波纹管密封型调节阀，对移动的阀杆形成了完全的密封，堵绝流体外漏。
7.ZJHPJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合

主要零件材料:
阀体、阀盖：HT200、ZG230-450、ZGlCr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti、司钛莱合金堆焊
软密封阀芯：增强聚四氟乙烯
填料：聚四氟乙烯、柔性石墨、不锈钢波纹管
垫片：橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
膜盖：A3
波纹膜片：丁腈橡胶夹增强涤纶织物
弹簧：60Si2Mn
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬套：2Cr13

主要技术参数:

公称通径 DN mm			20	25	32	40	50	65	80	100	125	150	200
额定流量系数Kv		直线	6.9	11	17.4	27.5	44	69	110	176	275	440	690
		等百分比	6.3	10	16	25	40	63	100	160	250	400	630
额定行程 L(mm)			16		25			40			60
膜片有效面积 (cm2)			280		400			600			1000
信号范围 (kPa)			20 ～ 100 、 40 ～ 200 、80 ～ 240
气源压力 (MPa)			0.14 、 0.25
固有流量特性			直线、等百分比
固有可调比			50
允许泄漏量			硬阀座不平衡型： IV 级软阀座： VI 级
公称压力 PN(MPa)			1.0 、 1.6 、 4.0 、 6.4
工作温度 ( ℃ )	常温型		-20 ～ 200 、 -40 ～ 250 、 -60 ～ 250
	散热型		-40 ～ 450 、 -60 ～ 450
	高温型		300 ～ 560
	低温型		-60 ～ -100 、 -100 ～ -200 、 -200 ～ -250

本产品性能指标贯彻GB/T4213-92标准

外形尺寸表

公称通径			20	25	32	40	50	65	80	100	125	150	200
A			282		308			394			498
L	PN16 ， 40		150	160	180	200	230	290	310	350	400	480	600
L	PN64		230	230	260	260	300	340	380	430	500	550	650
H 1	PN16		52.5	57.5	70	75	82.5	92.5	100	110	125	142.5	170
	PN40		52.5	57.5	70	75	82.5	92.5	100	117.5	135	150	187.5
	PN64		65	70	77.5	85	90	102.5	107.5	125	147.5	172.5	207.5
H	标准型	PN16	429	438	474	477	502	626	662	687	836	896	987
		PN40	429	438	474	477	502	626	662	695	845	896	1000
		PN64	456	468	511	525	535	663	673	705	868	958	1260
	散热高温型		570	570	610	610	630	730	810	820	960	1090	1180
