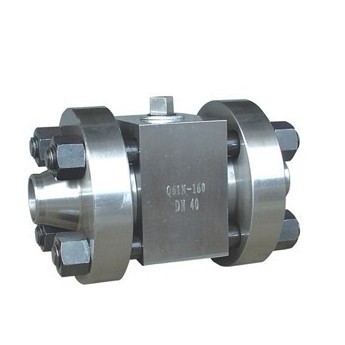

对焊高压球阀
高压对焊球阀：
产品特点：
应用规范公称压力：16-32MPa
适用温度：-20～100℃
焊接类型：对焊（BW）、承插焊（SW）高压对焊球阀,对焊球阀,高压球阀。

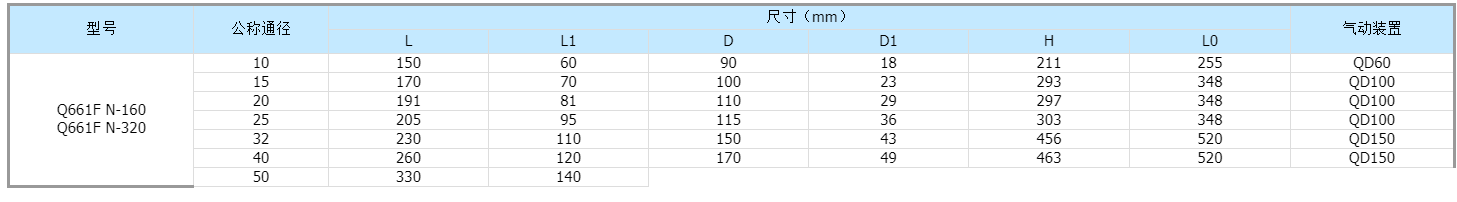

二、高压对焊球阀主要尺寸：
型号 | 公称通径 | 尺寸（mm） | |||||
L | L1 | D | D1 | H | L0 | ||
Q61F N-160 | 10 | 150 | 60 | 90 | 18 | 68 | 220 |
15 | 170 | 70 | 100 | 23 | 62 | 220 | |
20 | 191 | 81 | 110 | 29 | 75 | 250 | |
25 | 205 | 985 | 115 | 36 | 80 | 250 | |
32 | 230 | 110 | 150 | 43 | 96 | 300 | |
40 | 260 | 120 | 170 | 49 | 111 | 400 | |
50 | 330 | 140 | 200 | 61 | 128 | 400 | |
65 | 360 | 150 | 220 | 80 | 180 | 500 | |
80 | 380 | 160 | 270 | 105 | 200 | 600 | |
100 | 430 | 188 | 320 | 118 | 245 | 800 | |
