上海国特阀门DYQ340F上装偏心半球阀采用偏心结构原理，通过传动机构达到闸紧、调节、关闭的目的。双偏心结构球阀在开启时球体藏于阀腔内，流通载面大，关闭时阀芯球面沿阀座渐进，具有剪切功能，有效地切除结垢障碍，实现可靠密封。适用于污水处理、纸浆、氧化铝、城市采暖供热、油品、天然气、液态固态两相混或容易化学结晶的介质等要求严禁的场合。
【产品名称：上装偏心半球阀】
【产品型号：DYQ340F-16C】
上海国特阀门DYQ340F上装偏心半球阀是传统球阀富有灵性变化的结晶，它是将金属球冠固定在偏心球体上，通过偏心曲轴的90度旋转，实现阀门的启闭，与金属球冠密封面接触的金属阀座在轴向和径向浮动，以补偿球冠与阀座的配闸阀。简单可靠的结构及有效的密封方式使它不但可以具有优势地替代闸阀，而且可适用于不可使用的系统中。可以推广应用于石油、化工、电力和冶金等行业，其核心技术属国内首创，它设计独特、结构新颖。
【产品介绍】：
上海国特阀门DYQ340F上装偏心半球阀采用偏心结构原理，通过传动机构达到闸紧、调节、关闭的目的。双偏心结构球阀在开启时球体藏于阀腔内，流通载面大，关闭时阀芯球面沿阀座渐进，具有剪切功能，有效地切除结垢障碍，实现可靠密封。适用于污水处理、纸浆、氧化铝、城市采暖供热、油品、天然气、液态固态两相混或容易化学结晶的介质等要求严禁的场合。
【工作原理】：
DYQ340F上装偏心半球阀采用偏心契紧原理通过传动机构达到闸紧、调节、关闭的目的，密封副是金属面环带硬面接触密封，双偏心结构在开启时阀芯位于藏球室内，流通截面大，且阀门不被冲刷，关闭时阀芯不被冲刷，开启时阀芯球面沿阀座渐进，有效地切除结垢障碍，实现可靠密封。它对两相混流易结垢固体析出的混流输送特别有效。
【产品特点】：
1、密封严密、输送有害气体可达零泄露。
2、它对两相混流易结垢固体析出的混流输送特别有效。
3、调整或更换后阀座仍可用，避免了阀门密封失效后，整台报废的弊端。
4、半球及阀座作相应堆焊经特殊的处理，防腐、耐磨、高强度等各种类型，满足不同场合需求。
5、密封副的阀芯留有补偿量、当阀做磨损后，关闭时再转动少许，任能可靠密封，延长了使用寿命。
6、流通截面大，关闭时阀芯不被冲刷，开启时阀芯球面沿阀座渐进，有效地切除结垢障碍，实现可靠密封。
【主要性能参数】：
公称压力 Nominal pressure 0.6 1.0 1.6 2.0 2.5 4.0 5.0 6.4 10 壳体试验压力 Shell test pressure 0.9 1.5 2.4 3.0 3.8 6.0 7.5 9.6 15 高压密封试验 High pressure tight test 0.66 1.1 1.8 2.2 2.8 4.4 5.5 7.1 11 适用介质及温度℃ DYQ40型 水、蒸汽、纸浆等溶液 DYQ40型 天然气、煤气、液化气、原油、重油 Natural gas,coal gas,liquefied gas,crude oil,and heavy oil,t ≤425℃ DYQ40型 溶液、矿浆、氧化铝粉、煤粉、煤灰、含尘气体、废渣等 零件名称 DYQ40型 DYQ40型 DYQ40型 阀体 碳钢WCB/不锈钢CF8 碳钢WCB/不锈钢CF8 碳钢WCB/不锈钢CF8 阀杆 2Cr13/304 2Cr13/304 2Cr13/304 阀芯密封副 WCB/CF8+Cr WCB/CF8+硬化合金钢 特种硬化合金钢质 阀座密封副 PTFE/Molon WCB/CF8+硬化合金钢 特种硬化合金钢质 说明：1、本产品法兰连接尺寸按GB/T 9113.1-2000.ASME/ANSI 16.5规定的突面法兰； 公称压力 公称通径 尺寸（mm） L D K d b z-d0 Hw Hd 1.0 100 229 220 180 156 22 8-φ18 330 380 125 254 210 210 184 22 8-φ18 345 405 150 267 240 240 211 24 8-φ22 370 440 200 292 295 295 266 24 8-φ22 405 470 250 330 350 350 319 26 12-φ22 480 540 300 403 400 400 370 26 12-φ22 520 580 350 430 460 460 429 26 16-φ22 570 630 400 530 515 515 480 26 16-φ26 630 710 450 580 565 565 530 28 20-φ26 690 770 500 660 620 620 582 28 20-φ26 740 820 600 840 725 725 682 34 20-φ30 840 940 700 900 840 840 794 34 24-φ30 960 1040 800 1000 950 950 901 36 24-φ33 1080 1180 900 1100 1050 1050 1001 38 28-φ33 1190 1280 1000 1200 1160 1160 1112 38 28-φ36 1310 1420 1200 1300 1380 1380 1328 44 32-φ39 1420 1530 1400 1500 1590 1590 1530 48 36-φ42 1540 1650 1.6 100 229 180 180 156 22 8-φ18 330 380 125 254 210 210 184 22 8-φ18 345 405 150 267 240 240 211 24 8-φ22 370 440 200 292 295 295 266 24 12-φ22 405 470 250 330 355 355 319 26 12-φ26 480 540 300 403 410 410 370 28 12-φ26 520 580 350 430 470 470 429 30 16-φ26 570 630 400 530 525 525 480 32 16-φ30 630 710 450 580 650 585 548 40 20-φ30 690 770 500 660 770 650 609 44 20-φ33 740 820 600 840 840 770 720 54 20-φ36 840 940 700 900 950 840 794 40 24-φ36 960 1040 800 1000 1050 950 901 42 24-φ39 1080 1180 900 1100 1125 1050 1001 44 28-φ39 1190 1280 1000 1200 1255 1170 1112 46 28-φ42 1310 1420 1200 1300 1485 1390 1328 52 32-φ48 1420 1530 1400 1500 1590 1590 1530 58 36-φ48 1540 1650
Applicable media & Temperature
Water,vapor,pulp,and other solutions,t≤180℃
Solution,Ore oar,Alumina powder,coal fines,coal ash,dusty gas,
waste residues,etc.t ≤300℃
【主要零件材料】：
Name of part
Valve body
Valve stem
Sealing set for valve body
JK117/17Co合金
Sealing set for valve seat
JK117/17Co合金
2、结构长度参照GB 12221-2005，ASNE B16.10的规定；
3、制造和验收技术条件参照GB12237-89，API 6D；
4、压力试验按JB/T9092-1999，GB/T13927-92，AP1598的要求。

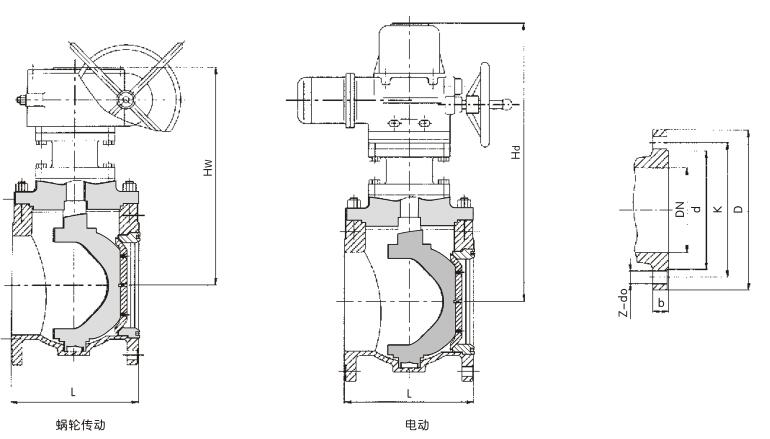

【主要外形尺寸】：
PN
DN（mm）
MPa
MPa
