气动固定式球阀（Q647F-16C）

【产品名称：气动固定式球阀】

【产品型号：Q647F-16C】

    上海国特阀门Q647F气动固定式球阀气动执行器采用新型AT/GT系列气动执行器，其结构获得国家实用新型专利，有双作用和单作用式（弹簧复位），采用齿轮齿条式结构传动，性能更安全可靠；大口径阀门采用AW系列气动执行器，拨叉式结构传动，结构合理，输出扭矩大。

【产品介绍】：
    上海国特阀门Q647F气动固定式球阀具有自动补偿功能、双向密封阀座之间无间隙回转时具有很大的剪切力及自洁功能。尤其适用于帝制纤维和有微小固体颗粒的悬浊液及粘性介质的通断。结构的先进性使固定球阀的密封性能稳定操作省力，使用寿命长，极适用于长输管线和一般管线。

【工作原理】：
    Q647F气动固定式球阀的球体采用上、下两根阀杆固定。工作时流体压力不会使球体向阀座移动，阀座不会承受过大压力而变形。密封采用聚四氟乙烯镶入钢固内，钢圈后部设有弹簧，保证阀座紧贴球体。当阀门中腔压力异常升高超过弹簧顶紧力，阀座后退脱离球体，达到自动泄压效果，压后阀座自动复位。

【产品特点】：
1、采用全通径设计，流通阻力小。 　　
2、增加了预紧力弹簧，使得球阀具有自动泄压功能。 　　
3、可选气动、电动、液动、及气动调节型、电动调节型。
4、采用双向金属可动密封结构，具有自动补偿及自洁功能，密封性能优越。
5、另有高平台结构，ISO5211连接标准，能使安装电/气动执行器更为专业化。
6、采用固定球设计，操作扭矩小，此外密封润滑脂的长期密封，使得操作更加灵活。 　　
7、每个球阀都有两个可动密封座，两个方向都能密封，因而安装时不须考虑介质的流向。 　　
8、中腔压力异常升高时，中腔介质能依靠本身的推力推动阀座而自动泄压，从而确保阀门安全。 　
9、耐火结构双重保护，当万一发生火灾而使密封圈烧损时，球阀的各个密封部位均能形成金属对金属的硬密封结构。 　　
10、具有防火防静电结构，在阀杆与阀体及阀杆与球体之间设置导电弹簧，避免静电打火点燃易燃介质。确保系统安全。

【可选择附件】：

☆切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。

☆调节型附件：电气定位器、气动定位器、电气转换器。

☆气源处理附件：空气过滤减压阀、气源处理三联件。

☆手动机构：HVSD手操机构

【产品其他参数】：

主要技术参数

☆阀体☆

☆阀内件☆

☆执行机构☆

※注：如需详细执行器参数，请进入气动执行器页面进行查阅。

主要零件材料

主要性能指标

主要性能规范

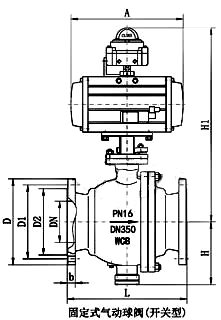

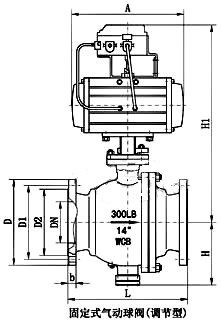

主要外形及连接尺寸

※注：以上参数均以国标PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
