对夹旋启式止回阀（H74H、H74X）

【产品名称：对夹旋启式止回阀】

【产品型号：H74H、H74X】

    上海国特阀门H74H对夹旋启式止回阀适用于公称压力PN1.6Mpa～42.0Mpa、Class150～2500LB；公称通径DN15～1200mm、PNS1/2～48"；工作温度：-196～540℃的各种管路上，用于防止介质倒流。阀体材料有：碳钢、不锈钢等，可使用于水、蒸汽、燃气、油品、酸类介质等。

【产品介绍】：
    上海国特阀门H74H对夹旋启式止回阀是一种超薄形止回阀，采用短型结构尺寸和单阀瓣设计，阀瓣处附有O型密封圈，密封性能好，相比传统的旋启式止回阀，该系列阀门具有无外泄露、可任意位置安装、密封性能好、线性震动小、压降小和零座圈磨损优势。

【工作原理】：
    H74H对夹旋启式止回阀采用内装摇臂旋启式结构，阀瓣绕转轴作旋转运动，靠介质流动推开阀瓣介质通过，当介质倒流时，阀瓣靠自身重量以及倒流介质的作用，关闭阀门。

【产品特点】：
1、阀瓣关闭快速，水锤压力小。
2、具有结构短、体积小、质量轻。
3、阀瓣在很小的压差下就能完全打开。
4、流道通畅，流体阻力小；动作灵敏，密封性能好。

【产品其他参数】：

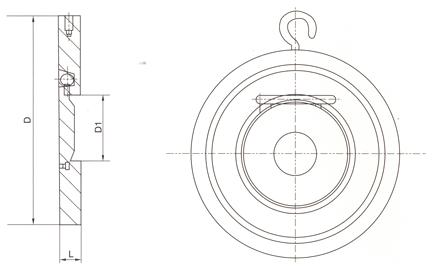

主要尺寸：
