上海国特阀门J11W美标内螺纹针型阀采用NPT内螺纹连接，一字型手柄，完全按照进口外形加工。结构小巧、外型美观、耐压性能高、安装方便、使用灵活、标准化、通用化程度高等特点，广泛用于石油、化工、冶金、制药等高要求场所。
【产品名称：美标内螺纹针型阀】
【产品型号：J11W-6000LB】
上海国特阀门J11W美标内螺纹针型阀是仪表测量管路系统中重要组成部分，具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。
【产品介绍】：
上海国特阀门J11W美标内螺纹针型阀采用NPT内螺纹连接，一字型手柄，完全按照进口外形加工。结构小巧、外型美观、耐压性能高、安装方便、使用灵活、标准化、通用化程度高等特点，广泛用于石油、化工、冶金、制药等高要求场所。
【工作原理】：
J11W美标内螺纹针型阀工作原理与截止阀是一样的，阀芯是一个针型的圆锥体，密封面呈锥面。阀芯沿流体的中心线作升降运动，来控制阀门的开启与关闭或调节开度，顺时针关闭阀门，逆时针则开启，是属升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。
【产品特点】：
1、设计扭矩低，即轻便有易于操作。
2、所有主要元件的原材料都是可以追溯的。
3、PTFE或柔性石墨密封压力装置，阀杆操作时无泄漏。
4、具有结构小巧、外型美观、使用灵活、连接紧固、密封性能良好。
5、安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好。

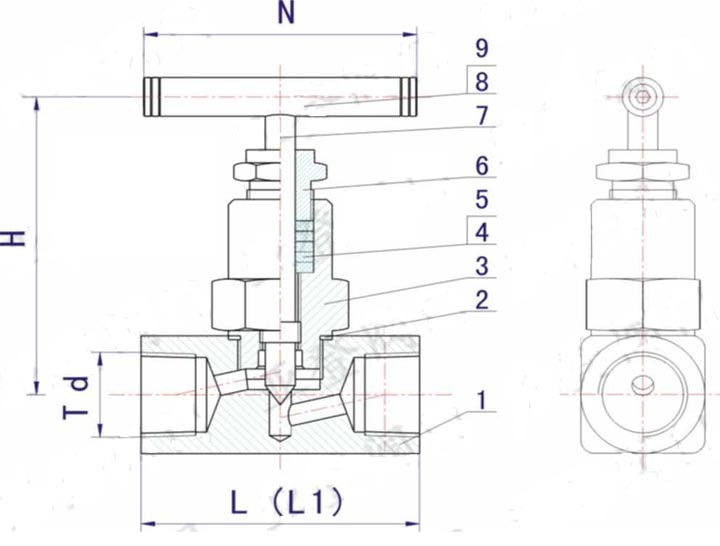

【主要零件材料】：
序号NO. | 零件名称Part name | 材质Material |
1 | 阀体 Body | 20# A105 SS304 SS304L SS316 SS316L |
2 | 阀盖垫片 Bonnet Gasket | 紫铜(Red copper) PTFE |
3 | 阀盖Bonnet | 20# A105 SS304 SS304L SS316 SS316L |
4 | 填料垫 Packing Seat | PTFE 柔性石墨(Expanded Graphite)金属盘根(Matel and Graphite) |
5 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) |
6 | 填料压盖 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L |
7 | 阀杆 Stem | 20# A105 SS304 SS304L SS316 SS316L |
8 | 手柄 Handle | 20# A105 SS304 SS304L SS316 SS316L |
9 | 内六角螺钉 Hexagon Screw | 20# A105 SS304 SS304L SS316 SS316L |
ITEM NO. | 公称通径 DN Nominal bore | Td | H | L | L1 | N |
J11W-JY-d-1 | DN6 | NPT1/4 | 75 | 58 | 75 | 60 |
J11W-JY-d-2 | G1/4 | 85 | 58 | - | 60 | |
J11W-JY-d-3 | DN10 | NPT3/8 | 75 | 58 | 78 | 60 |
J11W-JY-d-4 | G3/8 | 87 | 58 | - | 60 | |
J13W-JY-d-5 | DN15 | NPT1/2 | 77 | 68 | 86 | 60 |
J13W-JY-d-6 | G1/2 | 87 | 60 | - | 60 | |
J11W-JY-d-7 | DN20 | G3/4 | 100 | 70 | - | 60 |
J11W-JY-d-8 | DN25 | Rc1(Rp1) | 110 | 78 | - | 60 |
J11W-JY-d-9 | DN32 | G1-1/4 | 130 | 102 | - | 60 |
