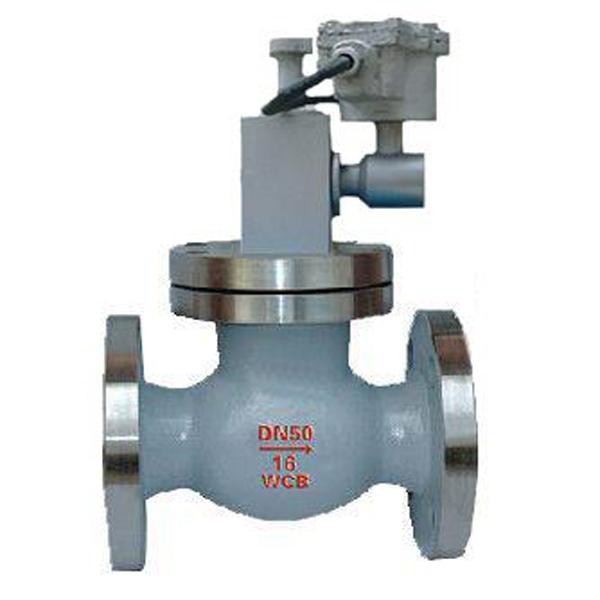

燃气紧急切断阀（ZCRB）

【产品名称：燃气紧急切断阀】

【产品型号：ZCRB】

上海国特阀门ZCRB燃气紧急切断阀适用在天然气，人工煤制气、液化气的长输管线、城市燃气输配管网，是根据GB／T12237-2007《石油、石化及相关工业用的钢制球阀》、GB／T12224-2005《钢制阀门一般要求》及相关阀门标准要求制造，具有防火、防静电、性能安全、可靠、抗腐蚀性能高等。可专门用于天然气、煤气、液化气等燃气及非腐蚀性气体管道控制和流量控制。

【产品介绍】：

    上海国特阀门ZCRB燃气紧急切断阀（燃气电磁阀）在城市或工厂的燃气供应管网内安装此系列燃气快速切断阀，可在中央控制室内集中控制，远距离遥控紧急关闭事故现场的管线燃气供应。燃气管路系统检修、排除故障时切断燃气。

【工作原理】：
    ZCRB燃气紧急切断阀与可燃气体泄漏检测仪连接。当仪器检测到可燃气体泄漏时，自动、快速关闭主供气阀门，切断燃气的供给，及时制止恶性事件的发生。与热力设备的极限温度（压力）安全控制器连接，当设备内检测点的温度或压力超过设定极限数值，自动关闭供气阀门，停止燃气供给。与高层建筑的中央消防报警系统连接，当大厦发生火警时，自动切断大厦内的燃气供应，防止煤气爆炸的发生。

【安装和配套】:
      普通型（防爆型）燃气快速切断阀通常安装在被监控区室外的主供气管道上。安装时请注意阀体上标明的气流方向。安装好后，先泄压，然后将手动拉起操作杆直到卡住，阀门开启，手动接通电源（小于5秒的脉冲通电时间），阀门关闭。必须动作数次，动作无误后方可投入使用。并定期检查动作的可靠性。产品电源接线务必要接地，防爆接地线为黑色。

【紧急切断后复位操作】：
    当阀门被切断，管道漏气故障排除后，工作人员需要手动复位时，用力向上提拉 手动复位杆，听到“咔”的一声，说明阀门完全被打开。此时，即使松开手，也不会被切断。（除非再给阀门线圈通电）。

【产品特点】：
1、防火结构：当软密封材料被烧坏后，金属密封面仍能保持密封，避免火灾扩大。
2、阀座密封面材料为尼龙塑料提高了密封性能，避免了金属密封旋转摩擦产生静电，引起的火花。
3、当软密封材料被高温烧毁，其金属密封仍能保证阀门紧闭密封，从而形成了软硬双重密封结构，密封性能好。
4、防静电结构：当内密封体旋转摩擦产生静电时，利用一个导电装置和大地连通，从而避免静电导致天然气火灾。
5、采用弹性V形聚四氟乙烯作为动密封填料，填料密封性能随介质压力上升而增强，即具有自密封性能，无需人工维护。

技术参数：

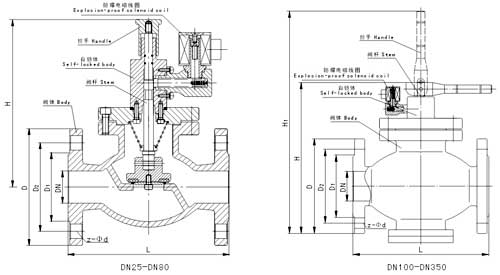

安装尺寸：

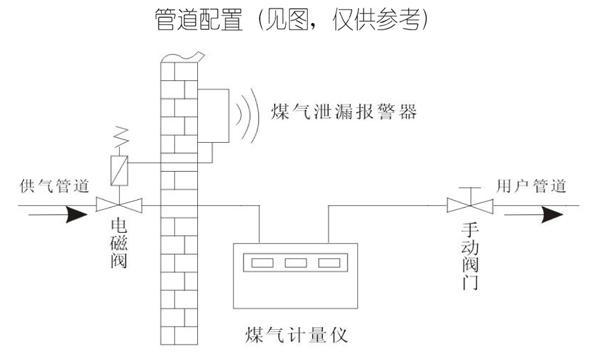

安装示意图：
