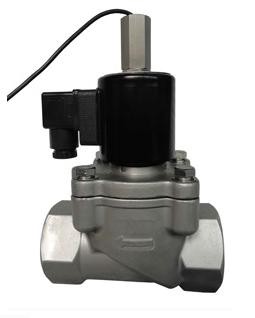

带信号功能型电磁阀（ZCX）

【产品名称：带信号功能型电磁阀】

【产品型号：ZCX】

☆常闭型:电磁阀正常在关闭状态下。当线圈通电，产生电磁力将活动铁芯吸上，阀口开启，呈通路状态。当线圈断电，磁场消失，活动铁芯复位，呈关闭状态。

☆常开型:电磁阀正常在开启状态下。当线圈通电时，产生磁力，衔铁在磁力作用下下移，阀门关闭。当线圈断电后，磁力为零，由于弹簧作用上升，主阀打开，阀门开启。

【产品介绍】：
    上海国特阀门ZCX带信号功能型电磁阀能反映电磁阀是处于开启或关闭状态。当阀打开时，信号公共线和开信号线接通；当阀关闭时，信号公共线和关信号线接通。

【工作原理】：
    ZCX带信号功能型电磁阀的电磁铁通电时，连杆被提升，带动转轴转动，副阀打开。由于副阀被开启，主阀阀杯上部的压力流体被排出，因此主阀阀杯下部的压力比上部高，这样下部的压力将主阀阀杯向上推开。主阀被打开后，上下压力相等，阀杯在电磁力、上下压力作用下，置于平衡状态，阀门开通。断电时在衔铁自重及返回弹簧作用下，关下副阀，副阀关闭后，随之主阀阀杯上部的压力升高而将主阀阀杯压下，达到断流密封作用，阀门关闭。

【产品特点】：

1、独特设计、性能稳定。
2、专制线圈、不易烧毁。
3、活塞结构、密封性能好。
4、有判断阀是否打开或关闭的功能。

【信号反馈】：

☆当电磁阀打开时，信号公共线和开信号线接通；☆当电磁阀关闭时，信号公共线和关信号线接通。

【主要技术参数】：

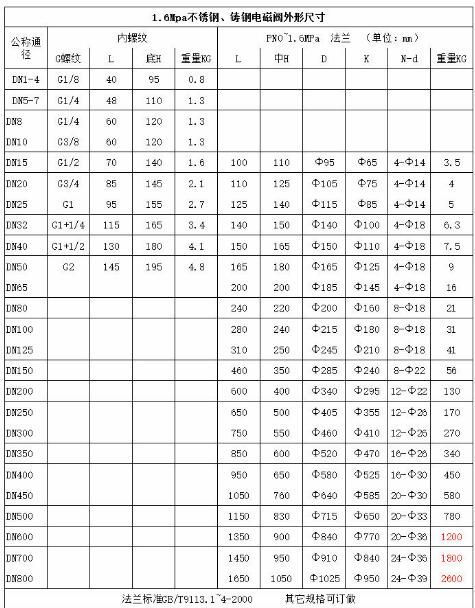

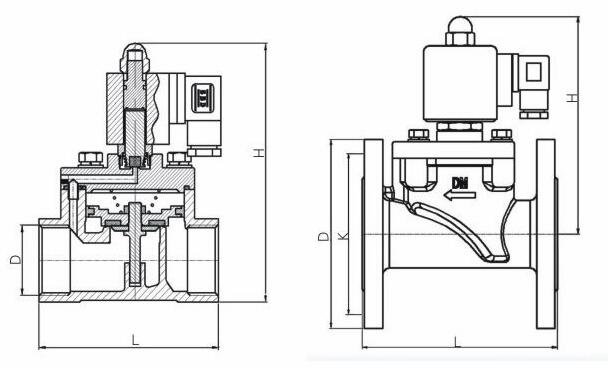

【外形尺寸】：
