膜盒式蒸汽疏水阀（CS46H-16C、CS16H-16C）

【产品名称：膜盒式蒸汽疏水阀】

【产品型号：CS46H-16C、CS16H-16C】

上海国特阀门CS46H、CS16H膜盒式蒸汽疏水阀最常用的先进节能型疏水阀，是属热静力式疏水阀出色的排空能力，可耐过热的蒸汽和水锤。反应非常灵敏，工作时阀前存有高温凝结水，无蒸汽泄漏，节能效果显著。

【产品介绍】：

   上海国特阀门CS46H、CS16H膜盒式蒸汽疏水阀有法兰和螺纹焊接等连接方式，制造材质有铸钢和不锈钢等，适用于蒸汽主管线、蒸汽伴热管网、仪表伴热和小型加热设备的阻汽排水，使用范围很广。

【工作原理】：

 CS46H、CS16H膜盒式蒸汽疏水阀的主要动作元件是金属膜盒，内充一种气化温度比水的饱和温度低的液体。装置刚起动时，管道出现低温冷凝水，膜盒内的液体处于冷凝状态。阀门处于开启位置。当冷凝水温度渐渐升高，膜盒内充液开始蒸发，膜盒内压力上升，膜片带动阀心向关闭方向移动，在冷凝水达到饱和温度之前，疏水阀完全关闭，膜盒随蒸汽温度变化控制阀门开关，起到阻汽排水作用。有开阀温度低于饱和温度 15 ℃ 和 30 ℃ 两种膜盒供选择。

【产品特点】：1、在压力范围内都是具有固定过冷的循环操作。

2、出色的排空能力，可耐过热的蒸汽了和水锤。

3、感温元件，耐蚀性强，使本阀寿命长经久耐用。

4、阀内装膜盒，有单组，双组，多组。适用于大排水量场合。

5、本体有碳钢不锈钢两种结构，小型轻量，立式安装效果最佳，亦可任意角度安装。

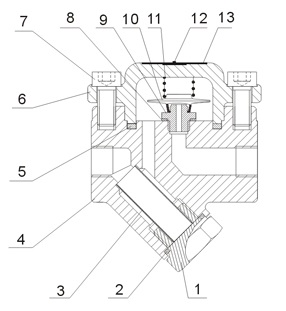

【零部件名称】：

【工作原理、流程图】：

1、当装置启动时，空气进入疏水阀，阀芯在低温状态下处于开启位置。

2、紧接着冷凝水进入疏水阀，在低温状态下，膜盒元件内的感温液体仍处于冷凝状态，阀芯完全开启，迅速排放冷凝水。

3、凝水进入疏水阀，膜盒元件内的感温液体随着温度的升高开始蒸发膨胀，内压增加使膜片带动阀芯向关闭方向移动，温度达到饱和温度之前，阀芯完全关闭阀门

。

4、存在阀内的热凝水慢慢冷却降温后，膜片因内压减小而收缩，带动阀芯开启阀门，继续排放凝结水，由于阀前始终存有热凝水，形成汽水分离，无蒸汽泄漏。

【外形连接尺寸】：
