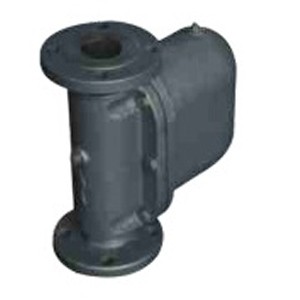

立式杠杆浮球式蒸汽疏水阀（S41H-50L）

【产品名称：立式杠杆浮球式蒸汽疏水阀】

【产品型号：S41H-50L】

上海国特阀门S41H-50L立式杠杆浮球式蒸汽疏水阀设计有平衡双阀座结构，可达到小体积大排水量，特别适用于大型加热设备和换热站设备的阻汽排水，是大型加热设备首选的蒸汽疏水阀。

【产品介绍】：

上海国特阀门S41H-50L立式杠杆浮球式蒸汽疏水阀采用最先进的膜盒元件做为自动排空气阀，能自动排除不凝结气体，非常灵敏，工作质量高，使用寿命长。

【工作原理】：

 S41H-50L立式杠杆浮球式蒸汽疏水阀(疏水器)基本特点与自由浮球式相同，内部结构是浮球连接杠杆带动阀心，随凝结水的液位升降进行开关阀门。杠杆浮球式疏水阀利用双阀座增加凝结水排量，可达到体积小排量大，最大疏水量达100吨/小时。

【产品特点】：1、密封性能卓越，密封件采用球面结构，工作时无集中磨损使用寿命长。

2、能连续排放饱和凝结水加热设备不会有水集聚，从而获得最高的热效率。

3、蒸汽压力变化时不受影响浮球带动杠杆自动调节阀座孔的开度，工作连续，性能稳定。

4、排空气性能好自动排空气装置能排除不凝结的冷热气体，无气锁现象，工作平稳无噪音。

【零部件名称】：

【工作原理、流程图】：

1、当设备启动时，管道内出现空气和冷凝水，此时浮球在双金属片的支撑下远离阀座，阀口打开，空气和冷凝水迅速排出，实现快速启动。

2、热凝水进入疏水阀，阀内温度迅速上升，温度到达饱和温度之前，双金属片感温变形伸直。

3、当凝结水停止进入疏水阀时，浮球随液位下降关闭阀口，由于阀座总是在凝结水液位以下，形成水封，无蒸汽泄漏。

4、当热凝水再次进入疏水阀时，浮球随凝结水液位自动调节阀口大小，连续排出凝结水。

【外形连接尺寸】：
