真空隔膜阀（快装、法兰、焊接）

【产品名称：真空隔膜阀】

【产品型号：GM】
【用途和使用范围】：GM真空隔膜阀是在1.3×10^-5～3×10⁵Pa的真空系统中用来开启或隔断气流的阀门。高真空隔膜阀是利用阀杆将橡胶膜直接压在阀座上，用来截止或接通真空系统。采用连接形式有活套法兰连接、快卸法兰连接、焊接式连接。焊接式连接又分焊接式I型连接〔即两端焊接〕，焊接式II型连接〔即一端焊接，另一端插入〕。真空隔膜阀适用的工作介质为空气及非腐蚀性气体。

【主要性能】：

● 漏率：≤1×10^-9Pa.M³/S；
● 材料：304、316L；
● 工作介质：空气、水、酸、碱；
● 工作温度：氟橡胶-30℃～+150℃；

【工作原理】：
转动螺杆使阀芯上下运动，同时拉动膜片上下运动，关闭和打开。
【产品特点】：
● 结构紧凑、简单、体积小,外形美观；
● 开关有导向,运动平稳；
● 关闭力矩小,寿命长,≥3万次；
● 膜片压紧可自动调整，受压均匀，密封可靠；
● 膜片装入阀芯采用推入式，更换方便；

【主要零件材料】：
阀盖、阀芯、阀体 ：304；阀杆： H62；膜片：氟橡胶、乙丙橡胶等

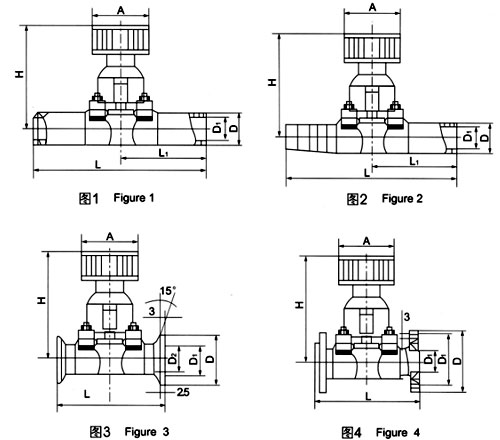

【外形尺寸】：

插入焊接连接尺寸

活套法兰连接尺寸 (标准：GB6070)

快卸法兰连接尺寸 (标准：GB4982)

卫生级法兰连接尺寸 (标准：ISO-2852)
