三通铸铁旋塞阀(X44W-10)

【产品名称：三通铸铁旋塞阀】

【产品型号：X44W-10】
    上海国特阀门X44W三通铸铁旋塞阀用于石油、煤气、天然气、液化石油气、暖通行业以及一般工业中。主要供开启和关闭管道和设备介质之用，塞体随阀杆转动，以实现启闭动作。小型无填料的旋塞阀又称为“考克”。旋塞阀的塞体多为圆锥体（也有圆柱体），与阀体的圆锥孔面配合组成密封副。旋塞阀是使用早的一种阀门，结构简单、开关迅速、流体阻力小。

【产品介绍】：
    上海国特阀门X44W三通铸铁旋塞阀整体包括阀芯均采用铸铁材质，用于工作温度小于100℃的油品、污水等。

【工作原理】：
    X44W三通铸铁旋塞阀是柱塞形的旋转阀，启闭件是一个有孔的圆柱体，绕垂直于通道的轴线旋转，起到切断和接通介质以及分流介质的作用，通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开，实现开启或关闭的一种阀门。

【产品特点】：
1、不受安装方向的限制，介质的流向可任意。
2、适用于经常操作，启闭迅速、轻便、流体阻力小。
3、结构简单，相对体积小，重量轻，便于维修、密封性能好。
4、阀体、阀芯材料可根据使用情况随意更换，结构简单，密封性能好，使用广泛。

【主要性能规范】：

【零部件材料】：

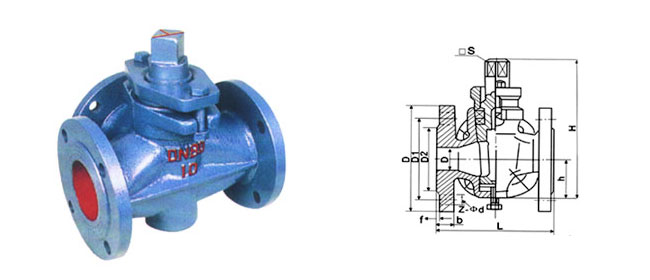

【产品尺寸】：

公称压力 PN（MPa）	公称通径 DN（mm）	尺寸（mm）
		L	D	D1	D2	z-φd	□s	h	H
1.0	25	145	115	85	56	4╳φ14	17	38	133
	32	170	135	100	78	4╳φ18	18	45	152
	40	180	145	110	85	4╳φ18	24	55	212
	50	200	160	125	100	4╳φ18	28	74	260
	65	220	180	145	120	4╳φ18	32	82	295
	80	250	195	160	135	4╳φ18	40	95	327
	100	300	215	180	155	8╳φ18	45	135	425
	125	350	245	210	185	8╳φ18	54	154	482
	150	400	280	240	210	8╳φ23	62	172	512
	200	450	335	295	265	8╳φ23	75	195	605
	250	530	390	350	320	8╳φ23	85	230	660
	300	580	440	400	368	8╳φ23	100	263	上一个：三通铸钢旋塞阀(X44W-10C) 下一个：三通内螺纹不锈钢旋塞阀(X14W-10P) 在线询价 微信号： 详细内容： 验证码： 提交订单  重新填写 相关产品 二通不锈钢旋塞阀(X43W-10P) 二通铸钢旋塞阀(X43W-10C) 二通铸铁旋塞阀(X43W-10) 二通不锈钢内螺纹旋塞阀(X13W-10P) 导航栏目 不锈钢法兰 手动阀门 新闻中心 不锈钢法兰和高压不锈钢法兰有什么区 304法兰和316法兰有什么区别？ 消防管道中钛法兰如何试压 钛法兰是我国管道连接件行业的重要发 不锈钢法兰注意事项 联系我们 联系人：张厂长 手 机：13858880658 邮 箱： 公 司：温州精洲管件法兰有限公司官方网站 地 址：
