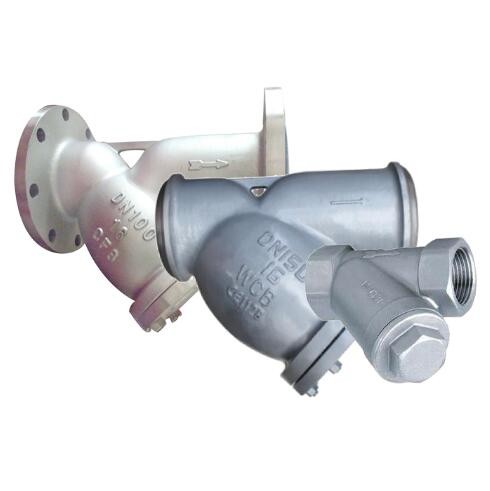

Y型过滤器(法兰、丝扣、焊接)

上海国特阀门GL41H Y型过滤器阀体材料有：铸铁、碳钢、低合金钢和奥氏体不锈钢等，过滤网精度最高可到达38微米（400目）。公称压力可以制造42.0Mpa（2500LB）。

【产品名称：Y型过滤器】

【产品型号：GL41H】

上海国特阀门GL41H Y型过滤器适用于石油、化工、化纤、轻工、水处理、市政工程等生产中生活用水、工业液体寄气体，用以过滤其固体杂质。通常安装在泵、压缩机的入口或流量仪表、管道阀门、管道设备的管道前，使设备和管道免受堵塞和磨损。

【产品介绍】：
上海国特阀门GL41H Y型过滤器阀体材料有：铸铁、碳钢、低合金钢和奥氏体不锈钢等，过滤网精度最高可到达38微米（400目）。公称压力可以制造42.0Mpa（2500LB）。

【工作原理】：
GL41H Y型过滤器安装于进水管路中各配套阀门的前端当管道中的介质首先进入过滤器时，介质通过滤网进入被连接的阀门中，而杂质则留于过滤桶内使各类阀门不会由于机械杂物卡入密封圈而失灵。

【产品特点】：
1、滤网可清洗重复使用。
2、可按客户要求精度配备过滤网。
3、具有结构先进、除尘效率高、操作维护方便等优点。
4、滤芯网材质均为全不锈钢制作，耐腐蚀性强、使用寿命长。
5、抗污性强，排污方便、流通面积大、压力损失小、结构简单，体积小、重量轻。

【Y型过滤器的类型】：

	【丝口Y型过滤器】丝扣Y型过滤器采用不锈钢材质精密铸造阀体、阀盖及不锈钢过滤网。适用于水、油品、蒸汽及某些腐蚀性液体等，常温额定工作压力为1000PS1螺纹连接，易于安装，使之应用广泛。它主要清除管内中的介质，来保护减压阀、泄压阀、定水位阀和水泵等设备，以达到正常运转。安装时请安在进口处，一般用水滤网采用10～30目/cm2，用气滤网采用40～100目/cm2，用油滤网采用60～200目/cm2 。
	【高压Y型过滤器】高压Y型过滤器用于2500LB（42Mpa）高压气、液体连接的硬管路系统的过滤器。不锈钢滤芯采用锥形孔均匀分布在滤芯四周侧面流体介质从锥形孔大端进小端出流速加快更易清洗滤芯内污物。本过滤器结构合理使用方便，适用水、油品、蒸汽、天然气、液化气、气体、液体以及某些腐蚀性液体等中高压介质。
	【拉杆伸缩Y型过滤器】拉杆伸缩过滤器是由Y型过滤器及伸缩接头（管道伸缩节）组合，主要起管道不受热胀冷缩，引起的挤压或拉伸导致管道的变形及破裂，起保护管道作用。还具有安装长度可调，装拆方便的特点。
	【手摇刷式Y型过滤器】手摇刷式过滤器是由优质碳钢简体、不锈钢滤网、带手柄尼龙刷及排污阀、压力表所作成。水流经过滤器，杂质被拦截，当需要排污时，只要打开排污阀，轻轻转动手柄数圈，即可完成排污，不必拆卸过滤器，清洗内部滤网。
	【SG水用Y型过滤器】水过滤器用于管理管道除输送介质：热水、冷水、污水等各种机械杂质，特别是锅炉房循环水泵前均需安此产品。通常过滤网目数为18-30目为了清除系统中的机械杂质，使设备和管道免受堵塞和磨损。工作压力16-40Kg/Cm2，在额定流速下压损为0.05-0.1米水柱。
	【QG气体Y型过滤器】气体过滤器即空气过滤器，是专为制气管网设计的一种特殊过滤器。过滤器由分流锥、过滤网管组成水流推力主要起到气体分流因而避免过滤网受正面引起的破裂。用于各种用汽设备如：蒸汽仪表、疏水阀、压缩空气和各类用汽设备前均需安装。工作压力16-40Kg/Cm2在额定流速下压损为0.05-0.2米水柱。
	【YQ油用Y型过滤器】 YQ油用过滤器滤眼密度有多种。例如：64孔、200孔、480孔/Cm2。根据过滤的精度要求不同，用于各种输油管道上一切设备。例如：油泵、油锅炉前均需安装工作压力：16-40Kg/Cm2在额定流速下压损为0.05-0.1米水柱。
	【蒸汽Y型过滤器】蒸汽过滤器它可以把蒸汽中92％以上大于10μm粒径的颗粒分离出去。具有寿命长，不需更换，阻力小且使用过程中阻力不变等优点。滤芯是由纤维介质、滤网、海绵等材料组成，具有耐温好、精度高、使用寿命长、可反吹清洗重复使用等特点，该级主要是过滤蒸汽中0.5～10μm的颗粒。广泛用于蒸汽、空气等多种介质的管线中；保护管线锅炉等系统各种设备、水泵、阀门等。免受管道同、铁锈、焊渣等杂质，带来的阻塞和损坏。

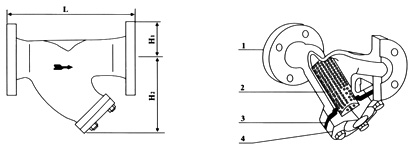

主要零件部件材料表

要主零件部件材料表	Code 序号	Parts 零件名称	Materials 材料
	1	Bodv 阀体	CarbonsteelStainlessSteel 碳钢、不锈钢
	2	Filter Core Net 滤芯网	Stainless Steel 不锈钢
	3	Gasket 垫片	Metal graphite 金属石墨
	4	Gauze Filter Cap 滤网盖	CarbonsteeIStainlessSteel 碳钢、不锈钢

三、技术参数表

Model 产品型号	Nominal Diameter(DN) 公称通径	Connection 连接方式	Nominal Pressure fMPa) 公称压力	Max．Allowable TMP(℃) 最高允许温度	External Dimensions(mm)外形尺寸
Model 产品型号	Nominal Diameter(DN) 公称通径	Connection 连接方式	Nominal Pressure fMPa) 公称压力	Max．Allowable TMP(℃) 最高允许温度	L	H1	H2
GL41H	15—20 25	Flange法兰	1.6—4.0	425	160 150	53 58	70 95
GL41H	32	Flange法兰	1.6—4．O	425	180	73	120
GL41H	40	Flange法兰	1.6—4.0	425	200	75	135
GL41H	50	Flange法兰	1.6—4.0	425	230	80	165
GL41H	65	Flange法兰	1.6—4.0	425	270	93	180
GL41H	80	Flange法兰	1.6—4．O	425	290	100	189
GL41H	100	Flange法兰	1.6—4.0	425	310	110	235
GL41H	125	Flange法兰	1.6—4.0	425	400	125	280
GL41H	150	Flange法兰	1.6—4.0	425	430	143	345
GL41H	200	Flange法兰	1.6—4．O	425	500	170	410
GL41H	250	Flange法兰	1.6—4.0	425	590	203	610
GL41H	300	Flange法兰	1.6—4.0	425	650	230	690
GL41H	350	Flange法兰	1.6—4.0	425	700	255	780
