多功能水泵控制阀（JD745X-16C）

【产品名称：多功能水泵控制阀】

【产品型号：JD745X-16C】

    上海国特阀门JD745X多功能水泵控制阀阀体由铸铁、铸钢或不锈钢精密铸造，阀体可喷涂环氧树脂或高温烤漆。内部膜片采用强化丁晴橡胶，使用寿命长，无毒等特点。内部阀杆采用不锈钢材质，压缩弹簧使用硅锰钢。

【产品介绍】：
    上海国特阀门JD745X多功能水泵控制阀是安装在高层建筑给水系统以及其他给水系统的水泵出口处、防止介质倒流、水锤及水击现象的智能型阀门。该阀兼具电动阀、逆止阀和水锤消除器三种功能，可有效的提高供水系统的安全可靠性。并将缓开、速闭、缓闭消除水锤的技术原理一体化，防止开泵水锤和停泵水锤的产生。只需操作水泵电机启闭按扭，阀门即可按照水泵操作规程自动实现启闭，流量大、压力损失小。

【工作原理】：
    JD745X多功能水泵控制阀当水泵起动起后，水压作用于主阀阀盘下面和控制室下腔，此压力使主阀开启，控制室上腔的水经过调节阀入口缓缓排到出口端，主阀缓缓开启。设定调节阀的开度可得到合适地主阀开启速度。当水泵停止工作后，进口端水压迅速下降，在自重、弹簧压力作用下快速关闭大部分开度，防止了水倒流余下的开度由控制室上腔的水压和下腔水压联合作用下缓缓关闭，关闭速度减慢形成了缓冲，防止压力剧增。设定调节阀出入口的开度和开度比可得到合适的阀门启闭速度。

【产品特点】：
1、压力控制稳定可靠。
2、关闭平稳可靠，消除压力余波。
3、能准确保持不变的安全设定压力，一旦超压，泄压阀迅速打开。
4、采用全通道、直流式、流线型设计，并采用膜片式或活塞式两类结构。

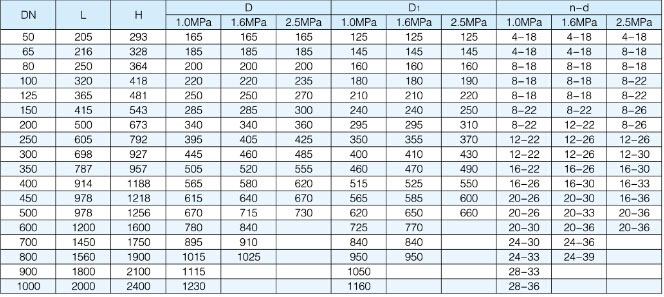

【产品尺寸】：

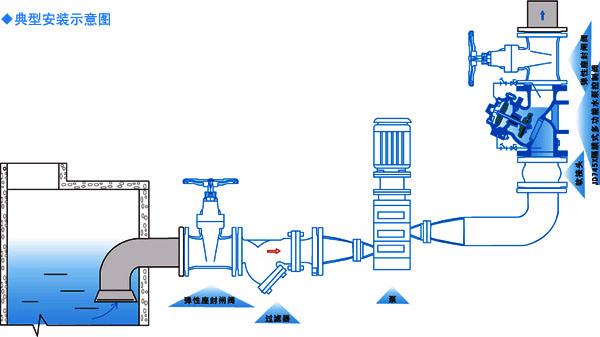

【安装建议图】：
