法兰衬氟蝶阀（D341F46-16C）

上海国特阀门D341F46法兰衬氟蝶阀是一种耐强腐蚀的蝶阀，法兰连接中线式结构，蝶板各向对称，无偏置。衬氟蝶阀的软密封结构，在120度以内的介质温度下，密封性能卓越。密封比压来自蝶板与阀座产生过盈挤压而变形的弹性力。对各种不同粘度或半液体状态的介质以及颗状腐蚀介质，均可适应。

【产品名称：法兰衬氟蝶阀】

【产品型号：D341F46-16C、D341F4-16C】
上海国特阀门D341F46法兰衬氟蝶阀又称氟塑料衬里耐腐阀门，是将聚四氟乙烯树脂（或型材经加工）采用模压（或镶嵌）方法置于钢质或铁质的阀门承压件的内壁（同样的方法适用于各类压力容器及管路附件的内衬）或阀门内件的外表面，利用其在抗强腐蚀介质方面的独特性能制做成各类阀门和压力容器。

【产品介绍】：
上海国特阀门D341F46法兰衬氟蝶阀是一种耐强腐蚀的蝶阀，法兰连接中线式结构，蝶板各向对称，无偏置。衬氟蝶阀的软密封结构，在120度以内的介质温度下，密封性能卓越。密封比压来自蝶板与阀座产生过盈挤压而变形的弹性力。对各种不同粘度或半液体状态的介质以及颗状腐蚀介质，均可适应。

【工作原理】：
D341F46法兰衬氟蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。

【产品特点】：

1、可作快速切断或调节流量之用。
2、适用于要求可靠密封和良好调节特性的场合。
3、产品结构紧凑、外形美观，工艺合理、性能可靠。
4、该阀门操作轻便，严密的密封性能，超长的使用寿命。
5、阀体采用分体式，阀轴两端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制。
6、保证阀轴不与腔内流体介质接触，更换阀轴时非常方便，阀门不需要拆离管道即可完成。
7、蝶阀采用带有球形密封表面的衬聚四氟乙烯包衬蝶板，配以阀座基部的硅橡胶衬垫调节阀门的密封性能。

【主要零部件材料表】：

零件名称 Part name	材料 Material
上下阀体 Upper and lower valve body	铸铁Cast iron、铸钢Cast steel、不锈钢Stainless steel、衬Lining/F4 、F46
阀座 Valve sea	F4 /F46
带杆蝶板 With lever dish plate	全衬Fulling (WCB包衬)F4/F46、半衬Half lining(不锈钢)/F4、F46
衬垫 Liner	硅橡胶
蜗轮手柄 Worm handle	Qt400-15球墨铸铁、铝合金

【技术规范】：

设计标准Design standard	GB12238
结构长度Structure length	GB12221
法兰标准Flange standard	JB/T79-94
法兰标准Flange standard	GB9113.1-26
检验试验Inspection and tes	GB/T13927
驱动方式Drive mode	蜗轮Worm、手动Manual、电动Electric、气动Pneumatic

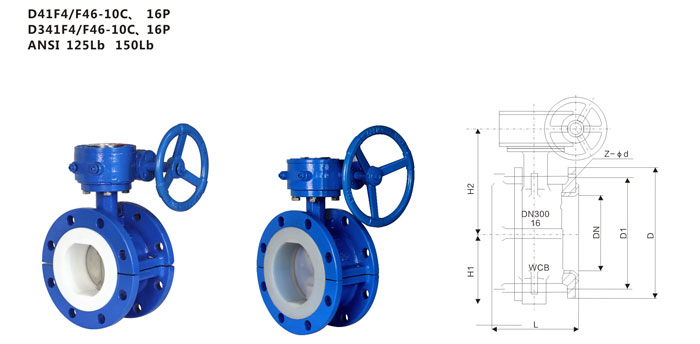

【主要连接尺寸】：

公称通径Nominal diameter DN	外形尺寸 Outline Dimension			连接尺寸Connection Size
	L	H2	H1	1.0MPa			1.6MPa
	L	H2	H1	D	D1	z-Φd	D	D1	z-Φd
50	108	143	85	160	125	4-Φ18	160	125	4-Φ18
65	112	157	93	180	145	4-Φ18	180	145	4-Φ18
80	114	178	100	195	160	4-Φ18	195	160	8-Φ18
100	127	185	110	215	180	8-Φ18	215	180	8-Φ18
125	140	206	120	245	210	8-Φ18	245	210	8-Φ18
150	140	225	160	280	240	8-Φ23	280	240	8-Φ23
200	152	275	245	335	295	8-Φ23	335	295	12-Φ23
250	165	326	260	390	350	12-Φ23	405	355	12-Φ26
300	178	333	300	440	400	12-Φ23	460	410	12-Φ26
350	190	393	320	500	460	16-Φ23	520	470	16-Φ26
400	216	438	上一个：对夹式衬氟蝶阀（D371F46-16C）下一个：衬氟闸阀(Z41F46-16C) 在线询价微信号：详细内容：验证码：相关产品衬氟球阀(Q41F46-16C) 衬氟截止阀（J41F46-16C）对夹式衬氟蝶阀（D371F46-16C）衬氟闸阀(Z41F46-16C) 导航栏目不锈钢法兰手动阀门新闻中心不锈钢法兰和高压不锈钢法兰有什么区 304法兰和316法兰有什么区别？消防管道中钛法兰如何试压钛法兰是我国管道连接件行业的重要发不锈钢法兰注意事项联系我们联系人：张厂长手机：13858880658 邮箱：公司：温州精洲管件法兰有限公司官方网站地址：分享手机顶部不锈钢法兰厂家,船用法兰，人孔法兰，视镜法兰，船标法兰，船舶法兰，大型法兰，八字盲板，8字盲板，不锈钢法兰,不锈钢法兰厂,平焊法兰,美标法兰,日标法兰,对焊法兰,法兰厂家,温州不锈钢法兰厂家,温州精洲管件法兰有限公司,温州不锈钢法兰厂家,美标法兰,国标法兰, 不锈钢平焊法兰,不锈钢对焊法兰,304不锈钢法兰,316不锈钢法兰,不锈钢锻件,对焊高压法兰,国标不锈钢法兰电话： 0577-86850758 手机：13858880658 邮箱：地址：下面是统计软件和客服请勿删除网站地图 <--这段代码是专属于这个站点的:wenzhoujingzhou.com--> <--此段代码添加在前。为保证统计准确，请勿将同一段代码添加到多个站点中。--> 在线客服系统产品中心气动阀门电动阀门新闻中心部门新闻公司简介资质证书手机二维码
