德标法兰尺寸资料

DIN 2502 PN16 PL平板法兰标准

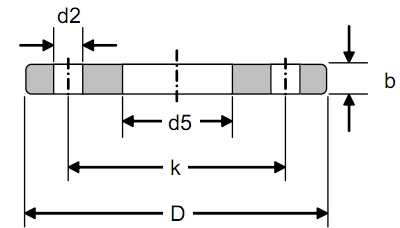

DIN 2502 PN16 PL平板法兰属于德标法兰标准体系。是德标法兰(又称DIN法兰)的其中一种表现形式，是设备或管道上常用的法兰。以下是DIN 2502 PN16 PL平板法兰中，相关压力下，各部位的全部尺寸及图示，以方便广大法兰从业者查询和参考。

压力	通径	管径		内径	外径	厚度	--	中心距	孔数	螺栓	孔径	重量
PN	DM	d1		d5	D	b	e	k	--	--	d2	KG
PN	DM	ISO	DIN	d5	D	b	e	k	--	--	d2	KG
DIN 2502 PN16 平板法兰	10	17.2	—	17.7	90	14	—	60	4	—	14	0.60
	15	21.3	—	22	95	14	—	65	4	—	14	0.67
	20	26.9	—	27.6	105	16	—	75	4	—	14	0.94
	25	33.7	—	34.4	115	16	—	85	4	—	14	1.11
	32	42.4	—	43.1	140	16	—	100	4	—	18	1.62
	40	48.3	—	49	150	16	—	110	4	—	18	1.86
	50	60.3	—	61.1	165	18	—	125	4	—	18	2.47
	65	76.1	—	77.1	185	18	—	145	4	—	18	3.00
	80	88.9	—	90.3	200	20	—	160	8	—	18	3.61
	100	114.3	—	115.9	220	20	--	180	8	—	18	4.00
	125	139.7	—	141.6	250	22	—	210	8	—	18	5.41
	150	168.3	—	170.5	285	22	—	240	8	—	22	6.55
	175	193.7	—	196.1	315	24	—	270	8	—	22	8.43
	200	219.1	—	221.8	340	24	—	295	12	—	22	8.97
	250	273	—	276.2	405	26	—	355	12	—	26	12.77
	300	323.9	—	327.6	460	28	—	410	12	—	26	16.61
	350	355.6	—	359.7	520	30	—	470	16	—	26	24.10
	400	406.4	—	411	580	32	—	525	16	—	30	30.22
	450	457	—	462.3	640	38	—	585	20	—	30	41.71
	500	508	—	513.6	715	38	—	650	20	—	33	52.91
	600	610	—	616.5	840	42	—	770	20	—	上一条：DIN 2503 PN25 PL平板法兰标准下一条：DIN 2576 PN10 PL平板法兰标准相关新闻 DIN 2503 PN40 PL平板法兰标准 2019-09-07 DIN 2503 PN25 PL平板法兰标准 2019-09-07 DIN 2576 PN10 PL平板法兰标准 2019-09-07 DIN 2573 PN6 PL平板法兰标准 2019-09-07 DIN 86030 PN16 SO滑套法兰标准 2019-09-07 导航栏目国标法兰尺寸资料德标法兰尺寸资料日标法兰尺寸资料英标法兰尺寸资料意标法兰尺寸资料欧洲法兰尺寸资料俄标法兰尺寸资料美标法兰尺寸资料 SABS法兰尺寸资料不锈钢法兰知识新闻中心不锈钢法兰和高压不锈钢法兰有什么区 304法兰和316法兰有什么区别？消防管道中钛法兰如何试压钛法兰是我国管道连接件行业的重要发不锈钢法兰注意事项联系我们联系人：张厂长手机：13858880658 邮箱：公司：温州精洲管件法兰有限公司官方网站地址：分享手机顶部不锈钢法兰厂家,船用法兰，人孔法兰，视镜法兰，船标法兰，船舶法兰，大型法兰，八字盲板，8字盲板，不锈钢法兰,不锈钢法兰厂,平焊法兰,美标法兰,日标法兰,对焊法兰,法兰厂家,温州不锈钢法兰厂家,温州精洲管件法兰有限公司,温州不锈钢法兰厂家,美标法兰,国标法兰, 不锈钢平焊法兰,不锈钢对焊法兰,304不锈钢法兰,316不锈钢法兰,不锈钢锻件,对焊高压法兰,国标不锈钢法兰电话： 0577-86850758 手机：13858880658 邮箱：地址：下面是统计软件和客服请勿删除网站地图 <--这段代码是专属于这个站点的:wenzhoujingzhou.com--> <--此段代码添加在前。为保证统计准确，请勿将同一段代码添加到多个站点中。--> 在线客服系统产品中心气动阀门电动阀门新闻中心部门新闻公司简介资质证书手机二维码
