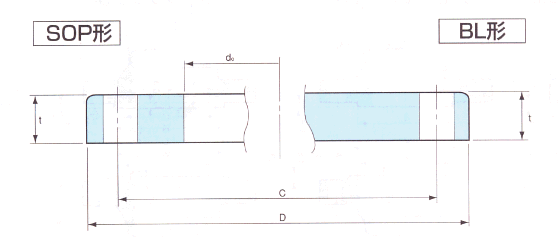

JIS B2238 2K BL 盲板法兰属于日标法兰标准体系。是日标法兰(又称JIS法兰)的其中一种表现形式，是设备或管道上常用的法兰。以下是JIS B2238 2K BL 盲板法兰中，相关压力下，各部位的全部尺寸及图示，以方便广大法兰从业者查询和参考。
JIS B 2238-1996 | 単位：mm | |||||||||
呼び径 | 適用管 の 外径 | 内径 | 外径 | 厍み | ボルト穴 | 重量（kg) | ||||
中心径 | 数 | 径 | SOP形 | BL形 | ||||||
A | B | do | D | t | C | |||||
450 | 18 | 457.2 | 460.0 | 605 | 22 | 555 | 16 | 23 | 19.9 | 48.8 |
500 | 20 | 508.0 | 511.0 | 655 | 22 | 605 | 20 | 23 | 21.5 | 57.1 |
550 | 22 | 558.8 | 562.0 | 720 | 24 | 665 | 20 | 25 | 28.2 | 75.2 |
600 | 24 | 609.6 | 613.0 | 770 | 24 | 715 | 20 | 25 | 30.4 | 86.3 |
650 | 26 | 660.4 | 664.0 | 825 | 24 | 770 | 24 | 25 | 33.5 | 99.1 |
700 | 28 | 711.2 | 715.0 | 875 | 24 | 820 | 24 | 25 | 35.8 | 111.8 |
750 | 30 | 762.0 | 766.0 | 945 | 24 | 880 | 24 | 27 | 43.0 | 130.3 |
800 | 32 | 812.8 | 817.0 | 995 | 24 | 930 | 24 | 27 | 45.4 | 144.7 |
850 | 34 | 863.6 | 868.0 | 1045 | 24 | 980 | 24 | 27 | 47.8 | 159.9 |
900 | 36 | 914.4 | 919.0 | 1095 | 24 | 1030 | 24 | 27 | 50.1 | 175.8 |
1000 | 40 | 1016.0 | 1021.0 | 1195 | 26 | 1130 | 28 | 27 | 58.9 | 226.9 |
1100 | 44 | 1117.6 | 1123.0 | 1305 | 26 | 1240 | 28 | 27 | 67.9 | 271.2 |
1200 | 48 | 1219.2 | 1224.0 | 1420 | 26 | 1350 | 32 | 27 | 79.7 | 321.2 |
1350 | 54 | 1371.6 | 1377.0 | 1575 | 26 | 1505 | 32 | 27 | 90.5 | 396.2 |
1500 | 60 | 1524.0 | 1529.0 | 1730 | 28 | 1660 | 36 | 27 | 109.6 | 515.4 |
