日标法兰尺寸资料

JIS B2220 10K BL 盲板法兰标准

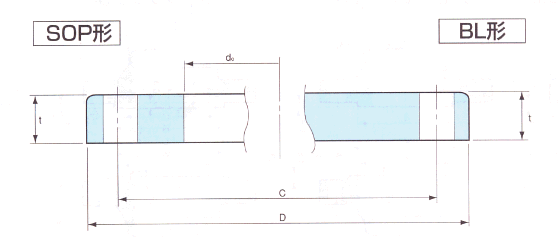

  JIS B2220 10K BL  盲板法兰属于日标法兰标准体系。是日标法兰(又称JIS法兰)的其中一种表现形式，是设备或管道上常用的法兰。以下是JIS B2220 10K BL  盲板法兰中，相关压力下，各部位的全部尺寸及图示，以方便广大法兰从业者查询和参考。



JIS B2220-1995 JIS B 2238-1996単位：mm

呼

び径

適用管 の

外径

内径

外径

厚み

全長

八ブ部分

ガスケツト座

ボルト穴



重量(kg)

八ブ先

八ブ元

半径

座厚

座径

中心径

数

径

SOP形

SOH形

BL形

A

B

do

D

t

T

a

b

r

r

S

C

10

3/8

17.3

17.8

90

12

-

-

-

-

1

46

65

4

15

0.51

-

0.53

15

½

21.7

22.2

95

12

-

-

-

-

1

51

70

4

15

0.56

-

0.60

20

3/4

27.2

27.7

100

14

-

-

-

-

1

56

75

4

15

0.72

-

0.79

25

1

34.0

34.5

125

14

-

-

-

--

1

67

90

4

19

1.12

-

1.22

32

1¼

42.7

43.2

135

16

-

-

-

-

2

76

100

4

19

1.47

-

1.66

40

1½

48.6

49.1

140

16

-

-

-

-

2

81

105

4

19

1.55

-

1.79

50

2

60.5

61.1

155

16

-

-

-

-

2

96

120

4

19

1.86

-

2.23

65

2½

76.3

77.1

175

18

-

-

-

-

2

116

140

4

19

2.58

-

3 24

80

3

89.1

90.0

185

18

-

-

-

-

2

126

150

8

19

2.58

-

348

90

3½

101.6

102.6

195

18

-

-

-

-

2

136

160

8

19

2.73

-

3.90

100

4

114.3

115.4

210

18

-

-

-

-

2

151

175

8

19

3.10

-

4.57

125

5

139.8

141.2

250

20

-

-

-

-

2

182

210

8

23

4.73

-

7.18

150

6

165.2

166.6

280

22

-

-

-

-

2

212

240

8

23

6.30

-

10.1

175

7

190.7

192.1

305

22

-

-

-

-

2

237

265

12

23

6.75

-

11.8

200

8

216.3

218.0

330

22

-

-

-

-

2

262

290

12

23

7.46
