H44H旋启式止回阀

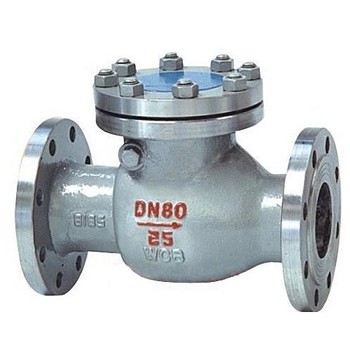

H44H旋启式止回阀

H44H/W型旋启式止回阀的功能是用来防止管路中的介质倒流。属于自动阀类，启闭件靠流动介质的力量自行开启或关闭。只用于介质单向流动的管路上，阻止介质回流，以防发生事故。适用介质为：水、油品、蒸汽、酸性介质等。

H44H/W型旋启式止回阀的功能是用来防止管路中的介质倒流。属于自动阀类，启闭件靠流动介质的力量自行开启或关闭。只用于介质单向流动的管路上，阻止介质回流，以防发生事故。适用介质为：水、油品、蒸汽、酸性介质等。

【旋启式止回阀连接尺寸】（2.5MPa）

型号	公称压力 PN （MPa）	公称通径 DN （mm）	H44H/W型旋启式止回阀尺寸(mm)								重量（Kg）
型号	公称压力 PN （MPa）	公称通径 DN （mm）	L	D	D1	D2	b	Z-d	D3	H	重量（Kg）
H44H-25C H44W-25P H44W-25R	2.5	40	200	145	110	88	20	4-18	145	103	15.2
		50	230	160	125	102	20	4-18	185	160	21.3
		65	290	180	145	122	22	8-18	215	175	28.1
		80	310	195	160	133	22	8-18	235	185	37.6
		100	350	230	180	158	24	8-23	270	220	56.7
		125	400	270	210	184	28	8-25	340	248	91
		150	480	300	240	212	30	8-25	375	270	129
		200	550	360	295	268	34	12-25	435	350	210
		250	650	425	355	320	36	12-30	515	415	290
		300	750	485	410	370	40	16-30			320
		350	850	550	470	430	44	16-34			420

型号	公称压力 PN （MPa）	公称通径 DN （mm）	H44H/W型旋启式止回阀尺寸(mm)								重量（Kg）
型号	公称压力 PN （MPa）	公称通径 DN （mm）	L	D	D1	D2	b	Z-d	D3	H	重量（Kg）
H44H-16C H44W-16P H44W-16R	1.6	40	200	145	110	88	20	4-18	145	103	15.2
		50	230	160	125	102	20	4-18	185	160	21.3
		65	290	180	145	122	22	8-18	215	175	28.1
		80	310	195	160	133	22	8-18	235	185	37.6
		100	350	230	180	158	24	8-23	270	220	56.7
		125	400	270	210	184	28	8-25	340	248	91
		150	480	300	240	212	30	8-25	375	270	129
		200	550	360	295	268	34	12-25	435	350	210
		250	650	425	355	320	36	12-30	515	415	290
		300	750	485	410	370	40	16-30			320
		350	850	550	470	430	44	16-34			420
