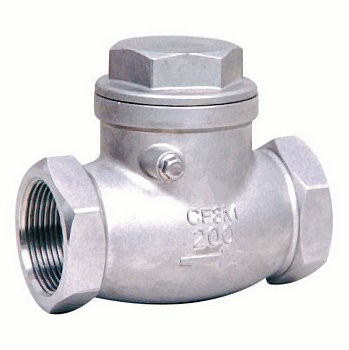

内螺纹止回阀的功能是用来防止管路中的介质倒流。止回阀属于自动阀类，启闭件靠流动介质的力量自行开启或关闭。止回阀只用于介质单向流动的管路上，阻止介质回流，以防发生事故。
适用介质为：水、油品、蒸汽、酸性介质等。
内螺纹止回阀的功能是用来防止管路中的介质倒流。止回阀属于自动阀类，启闭件靠流动介质的力量自行开启或关闭。止回阀只用于介质单向流动的管路上，阻止介质回流，以防发生事故。
适用介质为：水、油品、蒸汽、酸性介质等。
标准
设计与制造 | 结构长度 | 压力-温度等级 | 连接法兰 | 试验与检验 |
GB12236 | GB12221 | GB9131 | JB/T74-94 | JB/T9092-1999 |
内螺纹止回阀压力试验
称压力 | 试验压力(MPa) | 适用温度(℃) | 适用介质 | ||||
强度试验 | 密封试验 | WCB | Cr5Mo | 1Cr18Ni12Mo2Ti | 1Cr18Ni9Ti | ||
1.6 | 2.4 | 1.8 | ≤425 | ≤550 | ≤220 | ≤200 | 水、油品、蒸汽、酸性介质 |
2.5 | 3.8 | 2.8 | |||||
4.0 | 6.0 | 4.4 | |||||
6.4 | 9.6 | 7.1 | |||||
10.0 | 15.0 | 11.0 | - | ||||
16.0 | 24.0 | 17.6 | |||||
25.0 | 37.5 | 27.5 | |||||
内螺纹止回阀主要零件材料及性能
零件名称 | 材料编号 | |||
阀体 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
阀盖 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
阀瓣 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
摇杆 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
阀座 | 25 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
销轴 | 1Cr17Ni2 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
密封环、垫片 | 包覆垫 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
内螺纹止回阀主要技术尺寸
公称压力 | 公称直径 | 主要外形尺寸及连接尺寸(mm) | 重量 | ||||||||||||
L | D | D1 | D2 | b-f | z-d | D3 | H | ||||||||
1.6 | 25 | 160 | 115 | 85 | 65 | 16-2 | 4--14 | 140 | 130 | 14 | |||||
32 | 180 | 135 | 100 | 78 | 16-2 | 4--18 | 150 | 140 | 16 | ||||||
40 | 200 | 145 | 110 | 85 | 16-2 | 4--18 | 160 | 150 | 18 | ||||||
50 | 230 | 160 | 125 | 100 | 16-2 | 4--18 | 185 | 160 | 22 | ||||||
65 | 290 | 180 | 145 | 120 | 18-3 | 4--18 | 215 | 177 | 26 | ||||||
80 | 310 | 195 | 160 | 135 | 20-3 | 8-18 | 235 | 187 | 33 | ||||||
100 | 3540 | 215 | 180 | 155 | 20-3 | 8-18 | 255 | 202 | 39 | ||||||
125 | 400 | 245 | 210 | 185 | 22-3 | 8-18 | 285 | 227 | 57 | ||||||
150 | 480 | 280 | 240 | 210 | 24--3 | 8-23 | 330 | 263 | 80 | ||||||
200 | 550 | 335 | 295 | 265 | 26-3 | 12-23 | 385 | 293 | 95 | ||||||
250 | 650 | 405 | 355 | 320 | 30-3 | 12-25 | 455 | 330 | 175 | ||||||
300 | 750 | 460 | 410 | 375 | 30-4 | 12-25 | 515 | 382 | 260 | ||||||
350 | 850 | 520 | 470 | 435 | 34--3 | 16-25 | 545 | 430 | 360 | ||||||
400 | 950 | 580 | 525 | 485 | 36-4 | 16-30 | 600 | 480 | 496 | ||||||
500 | 1150 | 705 | 650 | 608 | 44--4 | 20-34 | 730 | 560 | 588 | ||||||
