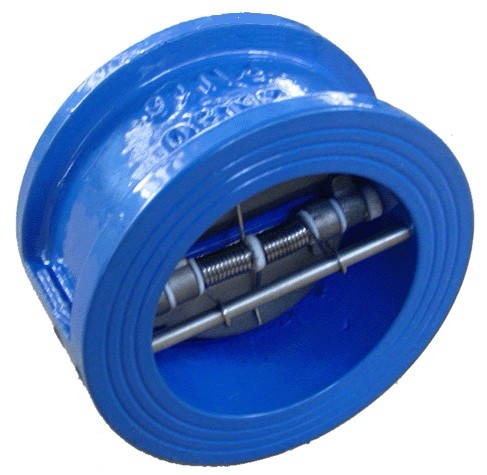

H77X型对夹式蝶型止回阀(对夹软密封止回阀)

  止回阀安装在管路系统，其主要作用是防止介质倒流，止回阀是一种依靠介质压力开启和关闭的自动阀门。以往国内普遍采用的是H44型法兰连接旋启式止回阀和H41型法兰连接升降式止回阀，这种传统的止回阀体积笨大，流体阻力大，阀门关闭时水锤压力高，安装、维修难，使用寿命短。

H77X型对夹式蝶型止回阀性能参数:
型 号公 称 压 力 PN（MPa）试验压力PN（MPa）工作温度 （℃ ）适用介质

壳 体密 封
H77X
H77H
H77Y
H77W1.01.51.1软密封：
＜80

硬密封：
＜450水、气体、油品、硝酸等
1.62.41.76
2.53.752.75
4.06.04.4
6.49.67.0

H77X型对夹式蝶型止回阀主要零部件材料:
零 件 名 称材 料
H77X-10C、25
16、40
H77H-16C、40
25、64
H77Y-25I64I
40I
H77W-16C、25
25C、40
H77W-10P、25P
16P、40P

阀体、蝶板铸钢WCB铬 钼 钢铸钢WCB1Cr18Ni9Ti
阀 杆2Cr131Cr18Ni9Ti2Cr13
阀体密封圈-堆焊合金焊堆焊硬质合金焊--
助关弹簧1Cr18Ni9Ti耐 热 合 金1Cr18Ni9Ti

公称通径DN（mm）LD 2D 3公称通径DN（mm）LD 2D 3
H77XH77H
H77Y
H77WH77XH77H
H77Y
H77W
50431004346400140485376390
80641357180450152545427427
1006415591.594500152608479490
12570185115118600178718579588
15076210141145700229800675686
20089265191200800241905774784
2501143202302509002411005875-
3001143202302509002411005875-
350127435340340120035013251164-
