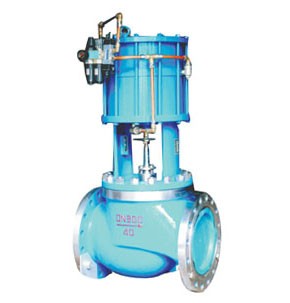

ZQGP型气动快速切断阀由国内首次推出的气动多弹簧活塞执行机构和低流阻、双重密封结构的切断阀组成。执行机构动作速度快、推力大、有自复位功能、带手操机构;阀体流路通畅、流量系数大、阀芯阀座有弹性和刚性串级双重密封。新颖独特的结构使本产品成为一类快速动作、严密切断、安全可靠的高性能新气动切断阀。
ZQGP型气动快速切断阀由国内首次推出的气动多弹簧活塞执行机构和低流阻、双重密封结构的切断阀组成。执行机构动作速度快、推力大、有自复位功能、带手操机构;阀体流路通畅、流量系数大、阀芯阀座有弹性和刚性串级双重密封。新颖独特的结构使本产品成为一类快速动作、严密切断、安全可靠的高性能新气动切断阀。
主要零件材料
材料代号 | C（WCB） | P（304） | R（316） | |
主要 | 阀体、阀盖 | WCB（ZG230-450） | ZG1Cr18Ni9Ti（304） | ZG1Cr18Ni12Mo2Ti（316） |
阀芯、阀座 | 1Cr18Ni9Ti（304）或司钛莱合金堆焊 | 1Cr18Ni9Ti（304）或司钛莱合金堆焊 | 1Cr18Ni12Mo2Ti（316）或司钛莱合金堆焊 | |
阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
填料 | V型聚四氟乙烯（F4）、柔性石墨、 | |||
垫片 | 增强聚四氟乙烯（F4） 、不锈钢垫片、金属石墨缠绕垫片 | |||
O型密封圈 | 耐油橡胶 | |||
弹簧 | 60Si2Mn | |||
推杆 | 2Cr13 | |||
手轮 | HT200 | |||
适用工况 | 适用介质 | 水蒸汽油品类气液体 | 硝酸碱类腐蚀性气液体 | 醋酸类等腐蚀性气液体 |
适用温度 | 硬密封：-30～+450℃ 软密封：-30～+180℃ | |||
主要技术参数
公称通径 mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||
阀座直径 mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
额定流量系数 Kv | 6.5 | 10 | 15 | 25 | 40 | 65 | 100 | 150 | 260 | 350 | 540 |
公称压力 MPa | 1.6 ； 4.0 ； 6.4 | ||||||||||
行 程 mm | 10 | 16 | 25 | 30 | 40 | 60 | |||||
流量特性 | 快 开 | ||||||||||
执行器型号 | ZSPA/B-1、ZSNA/B-1 | ZSPA/B-2、ZSNA/B-2 | ZSPA/B-3、ZSNA/B-3 | ||||||||
作用形式 | 单作用型/双作用型 | ||||||||||
气源压力MPa | 0.4-0.7 | ||||||||||
泄漏量 | 软密封:O泄漏；硬密封：10-5×阀的额定容量 | ||||||||||
切断时间S | 0.5 | 1 | 1.5 | 2 | 3 | 4 | |||||
配用附件：电磁阀、阀位回讯器、空气过滤减压器、手轮操作机构
外形尺寸
DN(mm) | H(mm) | Hg(mm) | ФA(mm) | ФD(mm) | L(mm) | ||
PN1.6 | PN6.4 | PN1.6 | PN6.4 | ||||
25 | 410 | 580 | 196 | 115 | 135 | 184 | 210 |
40 | 514 | 684 | 266 | 150 | 165 | 222 | 251 |
50 | 520 | 690 | 266 | 165 | 175 | 254 | 286 |
65 | 694 | 904 | 348 | 185 | 200 | 276 | 311 |
80 | 696 | 906 | 348 | 200 | 210 | 298 | 337 |
100 | 709 | 919 | 348 | 220 | 250 | 352 | 394 |
150 | 1186 | 1146 | 486 | 285 | 340 | 451 | 508 |
200 | 1208 | 1468 | 486 | 340 | 405 | 600 | 650 |
