一体式保温球阀(碳钢、不锈钢)

【产品名称：一体式保温球阀】

【产品型号：BQ41F-16C/P】

    上海国特阀门BQ41F一体式保温球阀采用整体式夹套保温层结构设计，根据用户需要夹套内注入蒸气、导热油、冷却水、冷气等。使用整个阀门常温或降温达到所需要的温度，确保阀内介质能够正常工作，具有良好的保温保冷特性，

【产品介绍】：
    上海国特阀门BQ41F一体式保温球阀采用整体式结构，比一般球阀体积更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。该产品具有良好的保温保冷特性,且阀门的通径与管径一致，同时又能有效降低管 路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。

【工作原理】：
    BQ41F一体式保温球阀是在球阀的基础上焊装金属夹套，用于注入蒸汽或其它保温、保冷介质，确保阀内介质能够正常工作。具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。保温夹套球阀采用整体式夹套结构设计，更能均匀地保温、保冷，保温球阀比一般球阀体积更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。 夹套、阀体外侧与夹套接管焊接，允许蒸汽或冷水的最高压力为1MPa。

【产品特点】：
1、由于采用整体式结构，无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。
2、具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管 路中介质热量损失。
3、应用广泛主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。

【产品其他参数】：

技术规范

主要零件材质表Form of Major Parts Materials

※注：系列阀门主要零部件及密封面的材质可根据实际工况条件或用户特殊要求设计选用.

Notes: Major parts of the valve series and materials of sealing surface differ according to actual working condition and custmer’s special requirement.

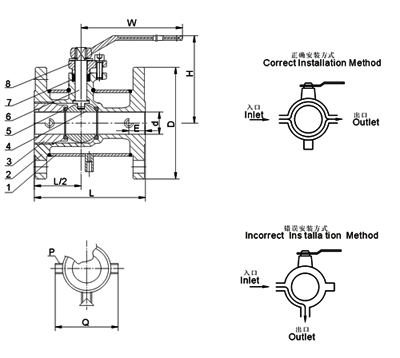

主要外型及连接尺寸表Main Types and Connecting Dimension
