法兰保温球阀(碳钢、不锈钢)

上海国特阀门BQ41F法兰保温球阀是在常规球阀两端法兰之间焊装一个金属夹套，侧面两边装有夹套的连接口，用于热水、蒸汽或导热油的进出。从而起到对球阀内部介质的保温效果，确保粘稠介质流通正常。主要应用于化工、石油、沥青、制药、冶金等行业的系统管路中，主要作用是输送在常温状态下会凝固、易结晶的介质。

【产品名称：法兰保温球阀】

【产品型号：BQ41F-16C/P 25C/P】

上海国特阀门BQ41F法兰保温球阀采用整体式夹套保温层结构设计，根据用户需要夹套内注入热水、蒸气、导热油、冷却水、冷气等。使用整个阀门常温或降温达到所需要的温度，确保阀内介质能够正常工作，具有良好的保温保冷特性，

【产品介绍】：
上海国特阀门BQ41F法兰保温球阀是在常规球阀两端法兰之间焊装一个金属夹套，侧面两边装有夹套的连接口，用于热水、蒸汽或导热油的进出。从而起到对球阀内部介质的保温效果，确保粘稠介质流通正常。主要应用于化工、石油、沥青、制药、冶金等行业的系统管路中，主要作用是输送在常温状态下会凝固、易结晶的介质。

【工作原理】：
BQ41F法兰保温球阀采用保温夹套设计，利用外部热源在阀门的外部循环加热，可以有效防止介质通过阀门时温度损失，保证介质的温度。主要用于石油、化工、沥青、冶金、制药、食品等各类系统中，防止以输送常规下会凝固的高粘度介质。

【产品特点】：
1、夹套采用碳素钢管焊接比铸造的更加耐压牢固。
2、采用整体式夹套结构设计，更能均匀地保温、保冷。
3、阀门的通径和管径一至，介质呈直线流动，阻力小，能有效降低管路中介质热量的损失。

【产品其他参数】：

主要技术参数:

阀体	WCB	ZG1Cr18Ni9Ti	CF8(304)	CF8(304L)	ZG1Cr18Ni 12Mo2Ti	CF8M(316)	CF3M(316L)
球体、阀杆	2Cr13	1Cr18Ni9Ti	0Cr18Ni9Ti (304)	00Cr19NI11 (304L)	1Cr18Ni 12Mo2Ti	0Cr17Ni 12Mo2(316)	00Cr17Ni 14Mo2(316L)
密封圈	聚四氟乙烯对位聚苯 PTFE、PPL
填料、垫圈	V型聚四氟乙烯、柔性石墨环、聚四氟乙烯片、柔性石墨缠绕垫
适用工况	适用介质	水、蒸汽、油品等		硝酸等腐蚀性	强氧化性介质	醋酸等腐蚀性介质	尿素等腐蚀性介质
适用工况	适用温度	-28~300℃
应用规范	设计制造按	CB12237-89 API6D JPI17S-48
	法兰尺寸按	JB79-59、SH3406、GB9113、HC20592-97 ANSI B16.5 JIS B2212-2214
	结构长度按	GB12221-89 ANSI 16.10 JIS B202
	检验试验按	GB/T13927-89 JB/T9092-99 JPI590

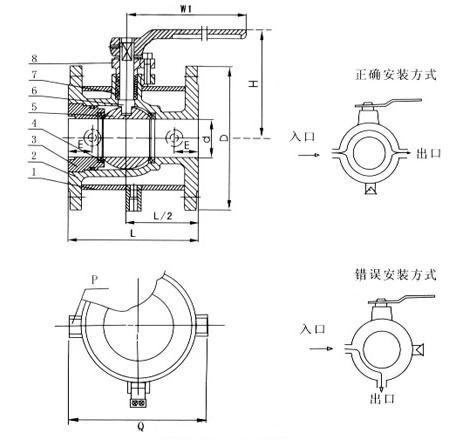

主要连接尺寸:

型号	公称通径Dn（mm）	尺寸（mm）
型号	公称通径Dn（mm）	L	D	D1	D2	B-f	Z-∮d	H	D0	4-G
BQ41F-16C/P	15	130	95	65	45	14-2	4-14	60	108	3/8
	20	140	105	75	55	14-2	4-14	64	120	3/8
	25	150	115	85	65	16-2	4-14	90	165	3/8
	32	165	135	100	78	18-2	4-18	105	180	1/2
	40	180	145	110	85	16-3	4-18	160	240	1/2
	50	200	160	125	100	20-3	4-18	205	270	1/2
	65	220	180	145	120	22-3	8-18	215	350	1/2
	80	250	195	160	135	22-3	8-18	230	400	1/2
	100	280	230	190	160	24-3	2-23	270	500	1/2
	125	320	270	220	188	28-3	8-25	300	600	1/2
	150	360	300	250	218	30-3	8-25	340	900	1/2
	200	400	360	310	278	34-3	12-25	400	1100	1/2

型号	公称通径Dn（mm）	尺寸（mm）
型号	公称通径Dn（mm）	L	D	D1	D2	B-f	Z-∮d	H	D0	4-G
BQ41F-25C/P	15	130	95	65	45	14-2	4-14	60	108	3/8
	20	140	105	75	55	14-2	4-14	64	120	3/8
	25	150	115	85	65	16-2	4-14	90	165	3/8
	32	165	135	100	78	18-2	4-18	105	180	1/2
	40	180	145	110	85	16-3	4-18	160	240	1/2
	50	200	160	125	100	20-3	4-18	205	270	1/2
	65	220	180	145	120	22-3	8-18	215	350	1/2
	80	250	195	160	135	22-3	8-18	230	400	1/2
	100	280	230	190	160	24-3	8-23	270	500	1/2
	125	320	270	220	188	28-2	8-25	300	600	1/2
	150	360	300	250	218	30-3	8-25	340	900	1/2
	200	400	360	310	278	34-3	12-25	400	1100	1/2
