高压卡箍球阀（BKH-SAE-FS）

【产品名称：高压卡箍球阀】

【产品型号：BKH-SAE-FS】
    上海国特阀门BKH高压卡箍球阀阀体材料有碳钢、不锈钢；球体材料：碳钢、黄铜、不锈钢；工作温度：-25～＋100℃、-30～＋170℃；密封材料：丁晴橡胶、氟橡胶；手柄形式：铝质直柄、铝质曲柄、铸锌直柄04、铸锌曲柄、钢质直柄、钢质曲柄、不带手柄；表面处理：磷化、电镀黄锌；驱动形式：手动、气动、电动。

【产品介绍】：
    上海国特阀门BKH高压卡箍球阀驱动方式可选用手动、气动、电动，连接方式可选用卡箍，结构形式可选用直通式，密封结构可选用硬密封，压力范围PN1.0-50MPa，公称通径为DN13-50mm，材质可选用碳钢、不锈钢。由于阀门的使用范围非常的广泛，同一种阀门在不同的场合与工况有不同的搭配，如果您是非专业人士，欢迎您向本公司来电咨询。本公司有专业技术人员为您服务！

【工作原理】：
    BKH高压卡箍球阀开关为旋转90度的动作，旋塞体为球体，在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀最适宜做开关、切断阀使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。

【产品特点】：
1、结构简单、体积小、重量轻。
2、流体阻力小，全通径的卡箍球阀基本没有流阻。
3、操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
4、适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
5、由于卡箍球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。
6、维修方便，卡箍球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
7、紧密可靠。它有两个密封面，密封面材料广泛使用各种塑料，密封性好，能实现完全密封。
8、在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

一、BKH、MKH系列高压球阀的图形符号

二、型号说明

①产品代号：BKH、MKH系列高压球阀
②接头标准：SAE J518C标准
③压力等级：210、420 bar
④公称通径：13、20、25、32、40、50 mm

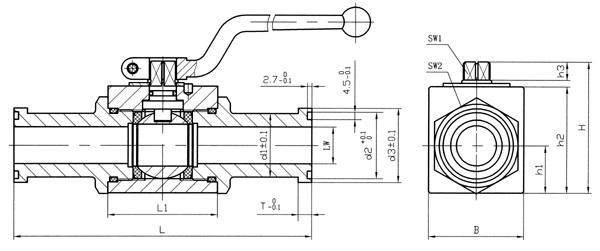

三、外形尺寸

四、尺寸表
