电磁球阀（二位三通、二位四通）

【产品名称：电磁球阀、电磁换向阀】

【产品型号：23QDF6K/315E、23QDF6B/315E、24QDF6K/315E、24QDF6B/315E】

【产品简介】：

QDF电磁球阀是一种以电磁铁的推力为驱动力推动钢球来实现油路通断的电磁换向阀，适用空气、油、水等无强腐蚀性流体。工作时，对流体的流向不作要求，对流体的进、出口压力不作要求，对介质的清洁度不作严格要求，可广泛用于电力、石油、化工、冶金等部门，用以远程控制管道中介质的流通与中断。

【工作原理】：
QDF电磁球阀在接到开（关）阀信号后，驱动机构得电带动球阀阀芯转动，阀芯转到位后驱动机构内部自断电，阀位机械指示指向相应的阀位，阀位开关输出阀位信号。阀芯每转90°，阀功能切换一次。本阀采用球面密封，它比传统线密封的电磁阀密封性能更好，使用寿命更长；电机短时带电，节省电能，延长使用寿命。适用于空气、油、水等无强腐蚀性的流体。可广泛应用于电力、石化、冶金等部门，实现远程控制管道介质的流通与中断。

【产品特点】：
1.本阀采用球阀结构，增强密封性能，延长使用寿命。
2.线圈瞬时带电，避免传统电磁阀因长期带电易烧线圈而无法工作。
3.对介质流向不作要求，电磁阀两腔口互为进、出口。
4.因其直通结构，对介质清洁度不作要求。
5.对进、出口工作压力不作要求，在0～25MPa压力范围内均能正常工作。
6.工作时，需要内、外部回路共同作用方能转换阀的关、闭状态，故即便外部开关信号误动 作，只要内部回路正常，不会引起阀误动。
7.本阀全部采用不锈材料，确保良好运行。

【型号说明】：
①工作介质：省略－矿物油；W－乳化液或高水基液体
②二位三通或二位四通：23－二位三通、24－二位四通
③名称代号：球式电磁换向阀
④公称通径：6.10MM
⑤机能代号：K－常开、B－常闭
⑥压力等级：315－31.5MPa；200-20MPa
⑦额定工作电压：24VDC；200VAC

QDF系列球式电磁换向阀

【技术参数】：
公称压力：31.5MPa
适用介质：液压油
公称通径：6mm
工作电压：12V、24V、36V、220V

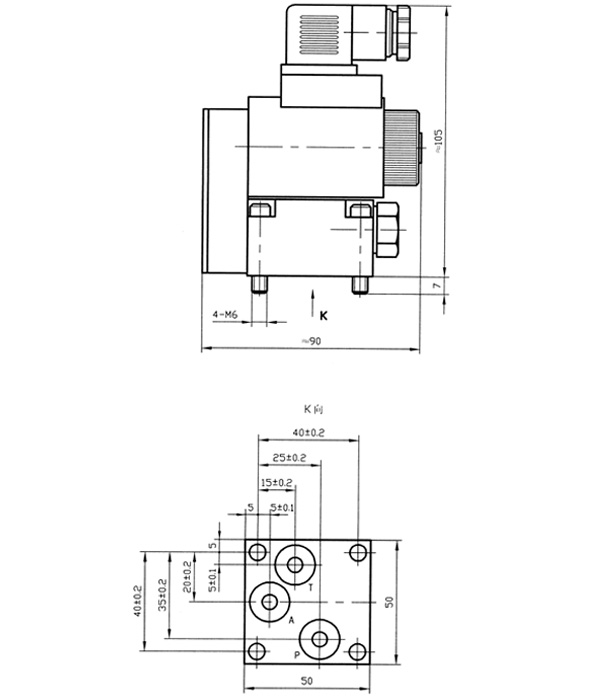

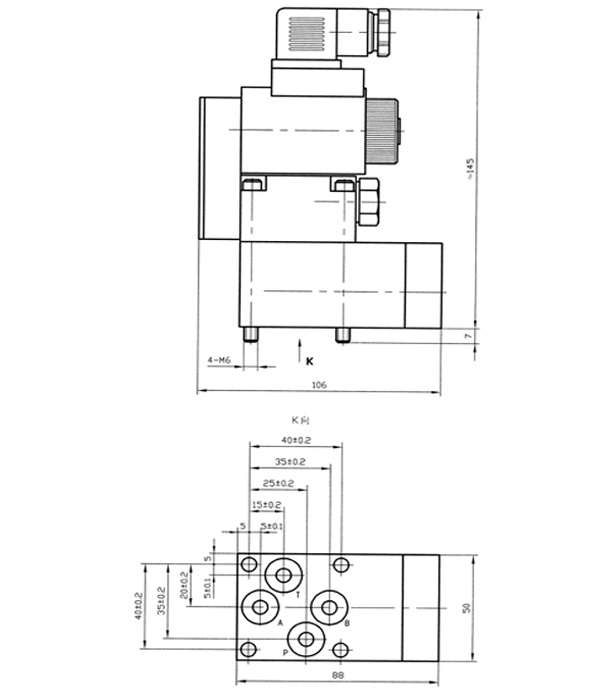

【外形尺寸】：
