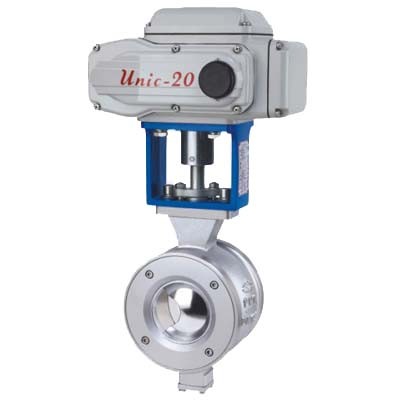

电动V型球阀（VQ947H-16P）

上海国特阀门VQ947H电动V型球阀密封材料有：聚四氟乙烯密封、不锈钢密封以及硬质合金密封。阀芯设计成带有特殊开关的V型缺口，且我公司可根据用户要求，定制V型口角度。使用流通能力大，压力损失小，并具有精确的截流特性和控制功能，流量特性为近似等百分比。启闭件采用V型球缺结构，完全解决了阀腔易沉积介质的问题。

【产品名称：电动V型球阀】

【产品型号：VQ947H-16P】

上海国特阀门VQ947H电动V型球阀采用一体化结构，有输入控制信号（4～20mA DC或1～5V DC）及单相电源即可控制运转，具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力，特别适合于介质是粘稠，含颗粒，纤维性质的场合。目前该阀广泛应用于食品、环保、轻工、石油、造纸、化工教学和科研设备、电力等行业的工业自动控制系统中。

【产品介绍】：
上海国特阀门VQ947H电动V型球阀密封材料有：聚四氟乙烯密封、不锈钢密封以及硬质合金密封。阀芯设计成带有特殊开关的V型缺口，且我公司可根据用户要求，定制V型口角度。使用流通能力大，压力损失小，并具有精确的截流特性和控制功能，流量特性为近似等百分比。启闭件采用V型球缺结构，完全解决了阀腔易沉积介质的问题。

【工作原理】：
VQ947H电动V型球阀以DC24V、AC220V或AC380V电源电压作动力，直接接受统一标准信号（4-20mA DC、0-10mA DC或1-5V DC、0-10V DC），将此转变成与输入信号相对应的位移，以角度位移（0～90o）运动，改变球芯的旋转开度，因此一定的输入信号对应一定的位置开度，实现比例调节动作。（二位开关式接受DC24V、AC220V或AC380V电源电压作动力，通过电机正反转实现开关动作，并同时输出开关阀位指示信号）。

【产品特点】：
1、V型口角度可定制，满足更精确的截流特性和控制功能。
2、采用可动金属阀座，自助补偿功能，并具有优越密封性能及超长的使用寿命。
3、采用双轴承结构，机械稳定性能高，启动扭矩小，保证了阀门具有极好的灵敏度和感应速度。
4、V型缺口与阀座产生一个强大的剪切力能切断纤维等杂质，并具有自洁功能，避免阀门卡死现象发生。

【主要技术参数】：

☆阀体

阀体形式	直通铸造球型阀
公称通径	DN25～400mm
公称压力	PN1.6、2.5、4.0、6.4 MPa
法兰标准	GB、JB、HG、ANSI、JIS等
连接形式	对夹式、法兰式
阀盖形式	整体式 (适用温度-45～+400℃)
压盖型式	螺栓压紧式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

☆阀内件

阀芯形式	带V型切口的球型阀芯
流量特性	近似等百分比

☆执行机构

执行器型号	DSR、3810R、DZW、HQ、PSQ
主要技术参数	电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V-DC、输出信号：4-20mA·DC
	防护等级：相当IP65(或IP67)、隔爆标志：ExdⅡBT4、手操功能：手柄
	环境温度：-25～+70℃、环境湿度：≤95%

※注：如需详细执行器参数，请进入电动执行器页面进行查阅。

☆主要性能指标

公称通径 DN(mm)	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数KV	32	46	78	90	160	250	360	610	1120	1850	2950	3700
允许压差(MPa)	≤ 公称压力
动作范围	0～90°
泄露量Q	软密封VI级、硬密封IV级、符合ANSI B16.104标准
基本误差	±1%
回差	±1%
死区	≤0.8%
可调范围	200：1

☆主要零件材料

1、2	底座、阀体	WCB、CF8、CF8M、CF3M
3	下轴套	铜/不锈钢
4	压圈	2Cr13、304、316、316L
5	阀座	PTFE、PPL、不锈钢
6	V型球体	WCB、CF8、CF8M、CF3M (硬化处理)
7	上阀轴	铜/不锈钢
8	阀杆	2Cr13、304、316、316L
9	填料	V型聚四氟乙烯填料、石墨填料
10	填料压套	2Cr13、304、316、316L
11	压板	WCB、CF8、CF8M、CF3M

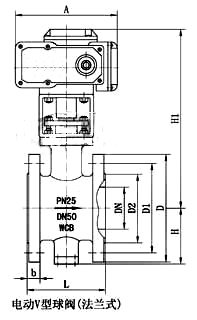

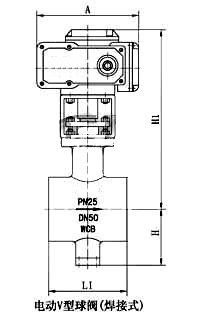

【主要外形及连接尺寸】：

公称通径 DN(mm)	25	32	40	50	65	80	100	125	150	200	250	300
L	102	102	114	124	143	165	194	213	229	243	297	338
L1	62	62	62	75	80	100	115	130	160	200	240	334
H	60	60	65	95	105	120	140	155	165	205	240	270
H1	根据所配执行机构而定
D	115	140	150	165	185	200	220	250	285	340	405	460
D1	85	100	110	125	145	160	180	210	240	295	355	410
D2	65	76	84	99	118	132	156	184	211	266	319	370
b	16	18	18	20	20	20	22	22	24	24	26	28
A	根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同
