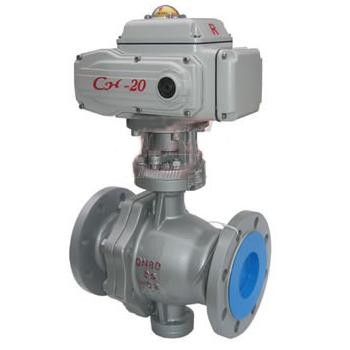

电动固定式球阀（Q947F-16C）

【产品名称：电动固定式球阀】

【产品型号：Q947F-16C】

    上海国特阀门Q947F电动固定式球阀采用一体化结构，有输入控制信号（4～20mA DC或1～5V DC）及单相电源即可控制运转，具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力，特别适合于介质是粘稠，含颗粒，纤维性质的场合。目前该阀广泛应用于食品、环保、轻工、石油、造纸、化工教学和科研设备、电力等行业的工业自动控制系统中。

【产品介绍】：
    上海国特阀门Q947F电动固定式球阀采用上下阀杆固定阀芯(轴支式)和可动密封座设计。工作更稳定。具有自动补偿功能、双向密封阀座之间无间隙回转时具有很大的剪切力及自洁功能。尤其适用于帝制纤维和有微小固体颗粒的悬浊液及粘性介质的通断。本产品可广泛应用于造纸、石化、化工、冶金、电力、环保、石油、轻工等工业部门的自动化控制系统中。

【工作原理】：
    Q947F电动固定式球阀是以电源电压作动力，接受(4-20mA、0-10mA或1-5VDC)电流信号或电压信号，即可控制运转，以角行程输出的扭矩转动球体0~90°，就能完成启闭动作或调节动作。全电子式电动执行机构，采有机电一体化结构，具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能可靠、连线简单，通过输入电流信号或电压信号，改变球芯的旋转角度(0-90°任意角度)，实现比例调节动作。

【产品特点】：
1、采用全通径设计，流通阻力小。
2、采用固定球设计，并增加了预紧力弹簧，使得球阀具有自动泄压功能。
3、采用双向金属可动密封结构，具有自动补偿及自洁功能，密封性能优越。
4、阀门采用高平台结构，ISO5211连接标准，能使安装电/气动执行器更为专业化。
5、每个球阀都有两个可动密封座，两个方向都能密封，因而安装时不须考虑介质的流向。
6、自动泄压结构，中腔介质能依靠本身的推力推动阀座而自动泄压，从而确保阀门安全。
7、耐火结构双重保护，当万一发生火灾而使密封圈烧损时，球阀的各个密封部位均能形成金属对金属的硬密封结构。
8、具有防火防静电结构，在阀杆与阀体及阀杆与球体之间设置导电弹簧，避免静电打火点燃易燃介质。确保系统安全。

9、采用固定球设计，相对运动部位均采用磨擦系数极小自润滑材料，因而操作扭矩小，此外密封润滑脂的长期密封，使得操作更加灵活。

【主要技术参数】：

☆阀体

☆阀内件

☆执行机构

※注：如需详细执行器参数，请进入电动执行器页面进行查阅。

☆主要零件材料

☆主要性能指标

☆主要性能参数

【主要外形及连接尺寸】：

※注：以上参数为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据
