上海国特阀门Q347F蜗轮传动固定式球阀采用手动蜗轮驱动，球阀上下阀杆固定阀芯(轴支式)和可动密封座设计。工作更稳定。具有自动补偿功能、双向密封阀座之间无间隙回转时具有很大的剪切力及自洁功能。尤其适用于帝制纤维和有微小固体颗粒的悬浊液及粘性介质的通断。本产品可广泛应用于造纸、石化、化工、冶金、电力、环保、石油、轻工等工业部门的自动化控制系统中。
【产品名称：蜗轮传动固定式球阀】
【产品型号：Q347F-16C】
上海国特阀门Q347F蜗轮传动固定式球阀是手动驱动系统装置中的一种，顶部设有开度指示盘，能准确指示球阀的开启角度。主要是用来在管道中起到截断介质的作用，而且具有手动调节介质流量的功能。
【产品介绍】：
上海国特阀门Q347F蜗轮传动固定式球阀采用手动蜗轮驱动，球阀上下阀杆固定阀芯(轴支式)和可动密封座设计。工作更稳定。具有自动补偿功能、双向密封阀座之间无间隙回转时具有很大的剪切力及自洁功能。尤其适用于帝制纤维和有微小固体颗粒的悬浊液及粘性介质的通断。本产品可广泛应用于造纸、石化、化工、冶金、电力、环保、石油、轻工等工业部门的自动化控制系统中。
【工作原理】：
Q347F蜗轮传动固定式球阀是在原有的球阀阀杆上接止齿轮箱，只需用旋转很小的转动力矩就能实现开关。蜗轮传动旋转90°即可全关全开，启闭迅速。一般顺时针转动为打开，逆时针转动为关闭。
【产品特点】：
1、阀座带有磨损自动补偿装置，更可靠的确保球阀的密封性能。
2、密封圈采用特殊材料制成，具有耐高温、耐磨损、使用寿命长的特点。
3、限位块上设有锁孔可锁定开关位置避免误操作，顶部有明显地开和关标识。
4、密封副形式多样，根据不同工况可选用软密封结构、硬密封结构、防火阀座结构等结构设计。
5、根据需要可设置注脂辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封。
6、可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。
7、阀杆采用整体锻造并调制处理，硬度达到HB220～250，阀杆采用防吹出结构设计，根据需要可加长阀杆用于埋地场所。
【主要性能规范】：

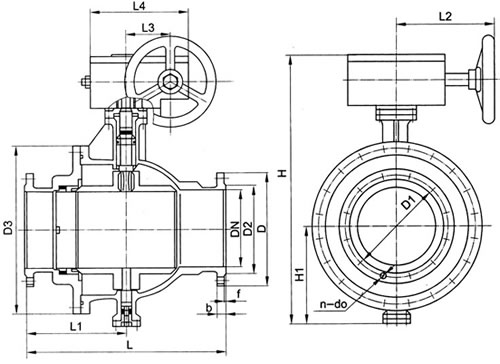

型 号 试验压力ps(MPa) 工作温度(℃) 适用介质 壳 体 密封(液) 密封(气) Q347F-10 1.5PN 1.1PN 0.6 MPa -29-200(加玻纤增强聚四氟乙烯)、-29-300(对位聚苯) 水、蒸汽、油品等 Q347F-16 硝酸等腐蚀性介质 强氧化性介质 Q347F-25 Q347F-64 醋酸等腐蚀性介质 Q347F-160 尿素等腐蚀性介质 【主要零件材料】： 阀 体 球体、阀杆 阀 座 WCB 2Cr13 加玻纤增强聚四氟乙烯、对位聚苯 ZG1Cr18Ni9Ti 1Cr18Ni9Ti CF8 0Cr19Ni9-(304) CF3 00Cr19Ni11-(304L) ZG1Cr18Ni-12Mo2Ti 1Cr18Ni12-Mo2Ti CF8M 0Cr17Ni12-Mo2(316) CF3M 00Cr17Ni14-Mo2(316l) 【主要外型尺寸】： 1.6MPa主要外型尺寸： PN1.6(MPa) 通径(DN) L d1 D D1 D2 b Z-d H 重量 125 356 125 245 210 185 22 8-18 - - 150 394 150 280 240 210 24 8-23 305 113 200 457 200 335 295 265 26 12-23 398 180 250 533 250 405 355 320 30 12-25 495 240 300 610 300 460 410 375 30 12-25 580 390 350 686 350 520 470 435 34 16-25 625 510 400 762 400 580 525 485 36 16-30 720 750 450 864 450 640 585 545 40 20-30 770 950 500 914 500 705 650 608 44 20-34 840 1190 2.5MPa主要外型尺寸： PN2.5(MPa) 通径(DN) L d1 D D1 D2 b Z-d H 重量 100 305 100 230 190 160 24 8-23 - - 125 381 125 270 220 188 28 8-25 - - 150 403 150 300 250 218 30 8-25 305 117 200 502 200 360 310 278 34 12-25 398 185 250 568 250 425 370 332 36 12-30 495 245 300 648 300 485 430 390 40 16-30 580 395 350 762 350 550 490 448 44 16-34 625 516 400 838 400 610 550 505 48 16-34 720 756 450 914 450 660 600 555 50 20-34 770 958 500 991 500 730 660 610 52 20-41 840 1200 6.4MPa主要外型尺寸： PN6.4(MPa) 通径(DN) L d1 D D1 D2 D6 b Z-d H 重量 50 292 50 175 135 105 88 26 4-23 - - 65 330 65 200 160 130 110 28 8-23 - - 80 356 80 210 170 140 121 30 8-23 - - 100 432 100 250 200 168 150 32 8-25 - - 125 508 125 295 240 202 176 36 8-30 - 130 150 559 150 340 280 240 204 38 8-34 365 150 200 660 200 405 345 300 260 44 12-34 398 280 250 787 250 470 400 352 313 48 12-41 445 480 300 838 300 530 460 412 364 54 16-41 515 640 350 889 350 595 525 475 422 60 16-41 550 870 400 991 400 670 585 525 474 66 16-48 615 1100 10.0MPa主要外型尺寸 PN10.0(MPa) 通径(DN) L d1 D D1 D2 D6 b Z-d H 重量 50 368 50 215 165 132 88 36 8-25 - - 65 419 65 245 190 152 110 44 8-30 - - 80 381 80 260 205 168 121 46 8-30 - - 100 457 100 300 240 200 150 48 8-34 290 160 125 - 125 355 285 238 176 60 8-41 340 190 150 610 150 390 318 270 204 66 12-41 385 220 200 737 200 480 400 345 260 78 12-48 430 450 250 838 250 580 485 425 313 88 12-54 475 760 300 965 300 665 570 510 364 100 16-54 530 1050
