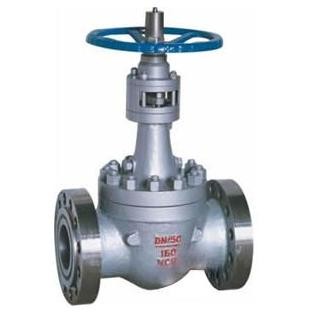

轨道球阀（GQ47H-16C）

产品名称：轨道球阀】
【产品型号：GQ47H-16C】

【产品简介】：
国内目前所用O型球阀均是在给定预紧力下球芯与阀座摩擦进行开与关，经常导致密封面损坏，阀门泄漏和卡死现象，GQ47H轨道球阀就是针对上述常见缺陷进行更新设计使球芯旋转90度再开关的新型球阀，该球阀能使密封面无摩擦结合，达到无泄漏的安全目的，并大大提高了阀门的使用寿命。

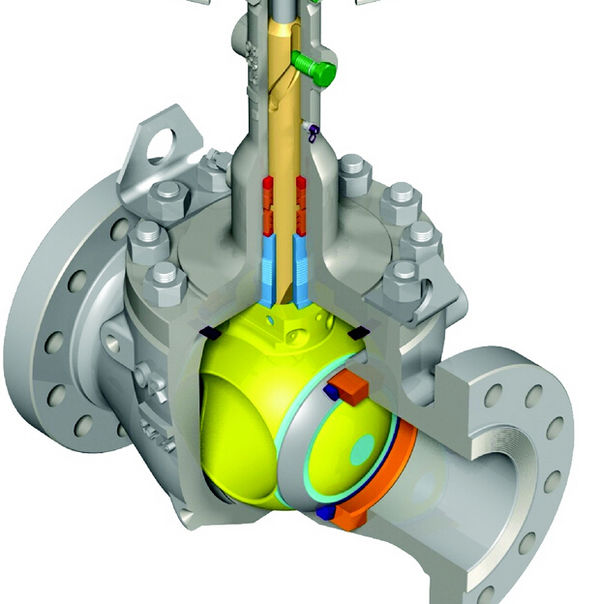

【工作原理】:

1在关闭位置，球体受阀杆的机械施压作用，紧压在阀座上。2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。4直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。 1关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。2继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。3 快要关闭时，球体已在与阀座无接触的情况下旋转了90°。4手轮转动的最后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。

【产品特点】：
1、单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。
2、低扭矩设计。特殊结构设计的阀杆，只需配一个小手轮阀门就能轻松启闭。
3、启闭无摩擦。这一功能完全解决了传统阀门因密封面之间相互摩擦而影响密封的问题。
4、上装式结构。对装在管道上的阀门可直接在线检查与维修。能有效减少装置停车，降低生产成本。
