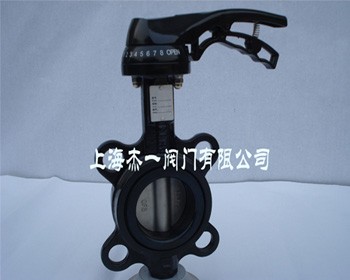

对夹式橡胶蝶阀（D71X、D371X）

上海国特阀门D71X对夹式橡胶蝶阀阀体外部采用户外形环氧树脂粉末喷涂，铸件表面处理技术先进，喷涂外观精美，防腐性能更优。阀板采用SS304、SS316不锈钢材料，具有优良的耐腐蚀性能和较好的抗晶间腐蚀性能。采用无销扁轴连接，传动和双向密封可靠。

【产品名称：对夹式橡胶蝶阀】

【产品型号：D71X】

上海国特阀门D71X对夹式橡胶蝶阀阀体安装连接孔符合ISO7005.2标准，可以装配于国内外任何标准法兰；阀座采用三元乙丙密封圈，光洁度好，柔韧性强，增强了阀板与阀座的密封性；阀板密封面采用球形密封面设计可以减轻扭矩，延长密封使用寿命。标准顶部法兰孔符合ISO5211标准，适合装配国产气动、电动等驱动装置。

【产品介绍】：
上海国特阀门D71X对夹式橡胶蝶阀阀体外部采用户外形环氧树脂粉末喷涂，铸件表面处理技术先进，喷涂外观精美，防腐性能更优。阀板采用SS304、SS316不锈钢材料，具有优良的耐腐蚀性能和较好的抗晶间腐蚀性能。采用无销扁轴连接，传动和双向密封可靠。

【工作原理】：
D71X对夹式橡胶蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。并且还同时具有良好的流量调节功能和关闭密封特性，在大中口径、中低压力的使用领域。

【产品特点】：
1、流量特性趋直线，调节性能好。
2、驱动方式可选择手动、电动或气动。
3、密封件可更换，且密封可靠达到双向密封。
4、小巧轻便，容易拆装及维修，并可在任意位置安装。
5、结构简单、紧凑，操作扭矩小，90°回转开启迅速。
6、蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。
7、蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。
8、蝶板外圆采用球面造型，提高了密封性能及延长了阀门的使用寿命，带压启闭5万次以上仍保持零泄漏。

【产品其他参数】：

主要技术参数：

公称通径	DN(mm)	50~2000
公称压力	PN(MPa)	0.6	1.0	1.6
试验压力 Ps(MPa)	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用介质	空气、水、污水、蒸汽、煤气、油品等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。

主要零件的材质：

零件名称	材料
阀体	各种橡胶、聚四氟
蝶板	灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈	球墨铸铁、铸钢、合金钢、不锈钢
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨

材料选用和适用温度：

材料品种	氯丁橡胶	丁晴橡胶	乙丙橡胶	聚四氟乙烯	硅橡胶	氟橡胶
代号	X或J	XA或JA	XB或JB	XC、JC或F	XD或JD	XE或JE
耐最高温度	82℃	93℃	150℃	232℃	250℃	204℃
耐最低温度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃
适用工作温度	≤65℃	≤80℃	≤120℃	≤200℃	≤200℃	≤180℃

连接尺寸：

公称通径		结构长度(标准值)	外形尺寸（参考值）				连接尺寸(标准值)
公称通径		结构长度(标准值)	外形尺寸（参考值）				0.6MPa		1.0MPa		1.6MPa
毫米	英寸	L	H	H0	A	B	D0	n-d	D0	n-d	D0	n-d
50	2	43	63	235	270	65	110	4-14	125	4-18	125	4-18
65	2 1/2	46	70	250	270	65	130	4-14	145	4-18	145	4-18
80	3	46	73	275	270	65	150	4-18	160	8-18	160	8-18
100	4	52	105	316	270	65	170	4-18	180	8-18	180	8-18
125	5	56	115	340	310	65	200	8-18	210	8-18	210	8-18
150	6	56	137	376	310	65	225	8-18	240	8-22	240	8-22

连接尺寸：

<TD class=STYLE1 bgColor=#ffffff vAlign=top borderColor=#0 width=46 99999 #00d

公称通径		结构长度(标准值)	外形尺寸（参考值）				连接尺寸(标准值)
公称通径		结构长度(标准值)	外形尺寸（参考值）				0.6MPa		1.0MPa		1.6MPa
毫米	英寸	L	H	H0	A	B	D0	n-d	D0	n-d	D0	n-d
50	2	43	63	306	180	200	110	4-14	125	4-18	125	4-18
65	2 1/2	46	70	321	180	200	130	4-14	145	4-18	145	4-18
80	3	46	83	346	180	200	150	4-18	160	8-18	160	8-18
100	4	52	105	387	180	200	170	4-18	180	8-18	180	8-18
125	5	56	115	411	180	200	200	8-18	210	8-18	210	8-18
150	6	56	137	447	270	280	225	8-18	240	8-22	240	8-22
200	8	60	164	572	270	280	280	8-18	295	8-22	295	12-22
250	10	68	206	646	270	280	335	12-18	350	12-22	355	12-26
300	12	78	230	738	380	420	395	12-22	400	12-22	410	12-26
350	14	78	248	761	380	420	445	12-22	460	16-22	470	16-26
400	16	102	289	877	450	470	495	16-22	515	16-26	525	16-30
450	18	114	320	938	480	490	550	16-22	565	20-26	585	20-30
500	20	127	343	993	480	490	600	20-22	620	20-26	650	20-33
600	24	154	413	1131	480	490		20-26	725	20-30	770	20-36
700	28	165	478	1476	640	660	810	24-26	840	24-30	840	24-36
800	32	190	525	1533	640	660	320	24-30	950	24-33	950	24-39
900	36	203	585	1655	750	860	1020	24-30	1050	28-33	1050	28-39
1000	40	216	640	1765	850	900	1120	28-30	1160	28-36	1170	28-42
1200	48	254	755	1995	850	900	1340	32-33	1380	32-39	1390	32-48
1400	56	279	910	2310	1000	925	1560	36-36	1590	36-42	1590	36-48
1600	64	318	1030	2595	1000	925	1760	40-36	1820	40-48	1820	40-56
1800	72	356<
