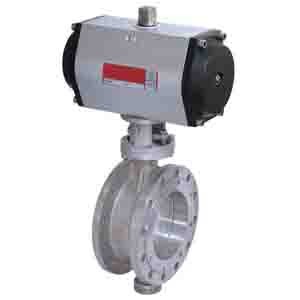

气动法兰三偏心蝶阀（D643H-16C）

上海国特阀门D643H气动法兰三偏心蝶阀其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

【产品名称：气动法兰三偏心蝶阀】

【产品型号：D643H】
上海国特阀门D643H气动法兰三偏心蝶阀气动执行器采用新型AT/GT系列气动执行器，其结构获得国家实用新型专利，有双作用和单作用式（弹簧复位），采用齿轮齿条式结构传动，性能更安全可靠；大口径阀门采用AW系列气动执行器，拨叉式结构传动，结构合理，输出扭矩大。

【产品介绍】：
上海国特阀门D643H气动法兰三偏心蝶阀其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

【工作原理】：
D643H气动法兰三偏心蝶阀阀杆轴线与蝶板密封面间偏置，并与阀体通道轴线偏置，阀座回转轴线与阀体通道轴线形成一个偏心角，故形成三偏心。蝶阀从0°～90°开启时，蝶板密封面会在开启的瞬间立即脱离阀座密封面，在其90°～0°关闭时，只有在关闭的瞬间，其蝶板圆锥形密封面才会接触并压紧阀座圆锥形密封。所以阀座与蝶板上的密封面之间无任何摩擦，去除了磨损和泄漏的可能性。

【产品特点】：
1、在阀杆的上、下部位装有衬套，而每个衬套产生的磨损和摩擦阻力很小。
2、采用三维偏心结构，阀座与蝶板几乎无磨擦，在关闭时阀门内部零件几乎无损伤。
3、具有金属密封和弹性密封的双重优点，无论在低温和高温情况下，均具有优良的密封性能。
4、阀体密封面采用堆焊合金钢或司太立硬质合金，硬密封蝶阀的密封面耐磨损，耐冲刷、耐腐蚀；使用寿命长。
5、结构独特，开关力矩小，操作灵活、省力、方便、不受介质压力的高、低影响，密封性能可靠。可作启闭和调节设备用。

【可选择附件】：
☆切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
☆调节型附件：电气定位器、气动定位器、电气转换器。
☆气源处理附件：空气过滤减压阀、气源处理三联件。
☆手动机构：HVSD手操机构

【主要技术参数】：

公称通经DN（mm)	50～2000
公称压力PN（MPa)	0.6	1.0	1.6	2.5
密封试验(MPa)	0.66	1.1	1.76	2.75
强度试验(MPa)	0.9	1.5	2.4	3.75
适用温度	碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动

【主要零部件材料】：

零件名称	材料
阀体	WCB、合金钢、不锈钢、QT450-10
蝶板	WCB、合金钢、不锈钢、QT450-10
阀轴	2Cr13不锈钢、合金钢
密封圈	不锈钢圈
填料	柔性石墨

【采用标准】：

制造标准	JB/T 8527-97
法兰标准	GB9113-2000
结构长度标准	GB12221-89
检验标准	GB/T 13927-92

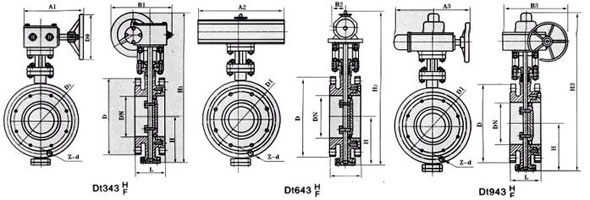

【主要外形连接尺寸】：

公称通经(DN)	主要尺寸			法兰尺寸和螺栓规格
	主要尺寸			1.0MPa			1.6MPa			2.5MPa
	L	H1	H	D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	108	350	112	165	125	4-18	165	125	4-18	165	125	4-18
65	112	370	115	185	145	4-18	185	145	4-18	185	145	8-18
80	114	380	120	200	160	4-18	200	160	8-18	200	160	8-18
100	127	420	138	220	180	8-18	220	180	8-18	235	190	8-22
125	140	460	164	250	210	8-18	250	210	8-18	270	220	8-26
150	140	555	175	285	240	8-22	285	240	8-22	300	250	8-26
200	152	760	200	340	295	8-22	340	295	12-22	360	310	12-26
250	165	830	243	395	350	12-22	405	355	12-26	425	370	12-30
300	178	895	250	445	400	12-22	460	410	12-26	485	430	16-30
350	190	950	280	505	460	16-22	520	470	12-26	555	490	16-33
400	216	1190	305	565	515	16-26	580	525	16-26	620	550	16-36
450	222	1255	350	615	565	20-26	640	585	16-30	670	600	20-36
500	229	1305	380	670	620	20-26	715	650	20-30	730	660	20-36
600	267	1340	445	780	725	20-30	840	770	20-33	845	770	20-39
700	292	1520	480	895	840	24-30	910	840	24-36	960	875	24-42
800	318	1710	530	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	1810	580	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410	1960	650	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	470	2250	760	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56
