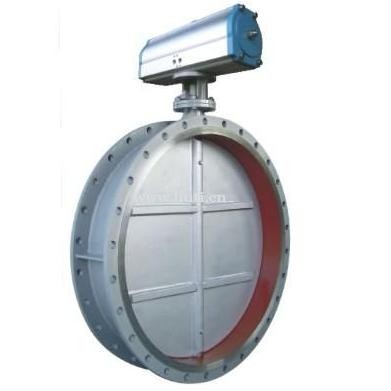

气动通风蝶阀（D641W-PN1、PN2.5、PN6）

上海国特阀门D641W气动通风蝶阀采用与阀体相同材料加工成密封圈，其适用温度随阀体选材而定，公称压力≤0.6MPa，具有结构简单、重量轻、操作力矩小、启闭迅速、动作灵活、流通能力大、调节精度高等特点。

【产品名称：气动通风蝶阀】

【产品型号：D641W-PN1、PN2.5、PN6】

上海国特阀门D641W气动通风蝶阀主要是安装在管道起通风排烟作用，阀体采用：铸铁、碳钢和不锈钢等材料，适用与烟气、粉尘、空气或含有悬浮颗粒的流体及浓浊、浆状流体的调节与控制。

【产品介绍】：
上海国特阀门D641W气动通风蝶阀采用与阀体相同材料加工成密封圈，其适用温度随阀体选材而定，公称压力≤0.6MPa，具有结构简单、重量轻、操作力矩小、启闭迅速、动作灵活、流通能力大、调节精度高等特点。

【工作原理】：
D641W气动通风蝶阀是一种非密闭型蝶阀，它分为开关型和调节型。气源0.5-0.7Mpa通过气动驱动装置带动阀轴、经转动销使蝶板随阀轴一起作90℃范围内旋转，可以实现全开和全闭的动作。

【产品特点】：
1、驱动力矩小，启闭灵活，操作方便可靠。
2、可配备各种驱动装置，如手动装置、推杆装置等。
3、阀芯可做成双门或百叶式，以满足不同用户的要求。
4、阀体上设置密封挡圈，密封无可见间隙，泄漏率小。
5、采用钢板焊接制造，结构尺寸短，体积小，重量轻，安装方便。
6、蝶板与阀体间的膨胀间隙长，能有效防止因热胀冷缩造成的卡死现象。

【产品其他参数】：

主要参数

公称压力（MPa)	0.05MPa	介质温度	-30℃～-350℃
强度试验	0.1MPa	适用介质	冷热风、烟气
介质流速	25m/s	泄漏率	3%

主要零件材料

零件名称	阀体	阀板	阀轴
材料	碳钢	碳钢	碳钢、不锈钢

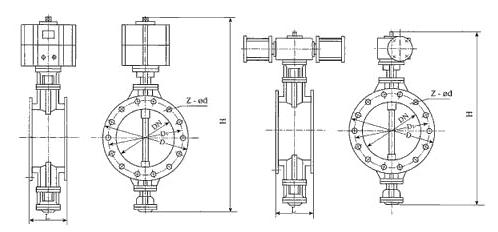

主要外形连接尺寸

DN	D	D1	L	L1	L2	n-Фd	b
300	405	370	120	716	220	8-12	10
350	455	420	140	786	240	8-14	10
400	505	470	140	924	270	12-18	10
450	570	530	160	999	295	12-18	10
500	620	580	160	1079	325	12-18	10
600	720	680	180	1140	380	16-18	12
700	820	780	180	1240	430	16-18	12
800	920	880	200	1350	490	16-18	12
900	1040	990	200	1450	540	16-18	14
1000	1140	1090	220	1550	590	20-18	14
1100	1240	1190	220	1800	640	20-18	14
1200	1340	1290	240	1900	690	20-18	14
1300	1440	1390	240	2020	760	20-18	16
1400	1540	1490	260	2120	810	24-18	16
1500	1640	1590	260	2220	860	24-18	16
1600	1740	1690	280	2390	980	24-18	16
1700	1840	1790	280	2590	1030	28-22	16
1800	1940	1890	300	2709	1096	28-22	16
1900	2040	1990	300	2826	1146	32-22	16
2000	2150	2090	320	2926	1196	32-26	16
2200	2360	2300	340	3126	1296	36-26	16
2400	2560	2500	360	3326	1396	36-26	18
2600	2760	2700	380	3526	1496	40-26	18
2800	2960	2900	400	3726	1596	40-26	18
3000	3190	3110	400	4098	1698	44-30	18
3200	3390	3310	440	4338	1798	44-30	20
3400	3590	3510	440	4578	1898	48-30	20
3600	3790	3710	480	4780	1998	48-30	20
3800	4000	3910	480	5000	2098	52-30	22
4000	4210	4120	520	5200	2210	52-30	22
