双偏心燃气蝶阀(D347F-16C)

上海国特阀门D347F双偏心燃气蝶阀是在吸收国内外抚进技术的基础上研制设计的新一代煤气蝶阀。阀轴采用双偏心结构，密封面衬上聚四氟乙烯材质，防静电、防碰撞火花。具有越关越紧的密封功能，密封可靠，密封圈安装在蝶板上，密封过盈量可调整，有效地确保密封过盈量，在不拆卸的情况下右更换密封圈。广泛应用于冶金、建材、化工等行业管道上对煤气、可燃气体及其它气体介质作调节和截流作用

【产品名称：双偏心燃气蝶阀】

【产品型号：D347F-16C】

上海国特阀门D347F双偏心燃气蝶阀适用在天然气，人工煤制气、液化气的长输管线、城市燃气输配管网，是根据GB／T12237-2007《石油、石化及相关工业用的钢制球阀》、GB／T12224-2005《钢制阀门一般要求》及相关阀门标准要求制造，具有防火、防静电、性能安全、可靠、抗腐蚀性能高等。可专门用于天然气、煤气、液化气等燃气及非腐蚀性气体管道控制和流量控制。

【产品介绍】：
上海国特阀门D347F双偏心燃气蝶阀是在吸收国内外抚进技术的基础上研制设计的新一代煤气蝶阀。阀轴采用双偏心结构，密封面衬上聚四氟乙烯材质，防静电、防碰撞火花。具有越关越紧的密封功能，密封可靠，密封圈安装在蝶板上，密封过盈量可调整，有效地确保密封过盈量，在不拆卸的情况下右更换密封圈。广泛应用于冶金、建材、化工等行业管道上对煤气、可燃气体及其它气体介质作调节和截流作用。

【工作原理】：
D347F双偏心燃气蝶阀在单偏心蝶阀的基础上进一步改良。其结构特征为在阀杆轴心既偏离蝶板中心、也偏离本体中心。双偏心的效果使阀门被开启后蝶板能迅即脱离阀座、大幅度地消除了蝶板与阀座的不必要的过度挤压、刮擦现象、减轻了开启阻距、降低了磨损、提高了阀座寿命。刮擦的大幅度降低、同时还使得双偏心蝶阀也可以采用金属阀座、提高了蝶阀在高温领域的应用。

【产品特点】：
1、设计合理，结构紧凑，装拆容易，便于维修。
2、完全密封，泄漏为零，可以用于超高真空工况。
3、采用偏心结构，减少密封圈的摩擦，延长阀门使用寿命。
4、更换阀板密封圈、蝶板、转轴等材质，可适用多种介质和不同温度。

【产品其他参数】：

主要零件材料:

零件名称	阀体、蝶板	阀轴	阀座	密封圈
材料	碳钢	合金钢、不锈钢	堆焊不锈钢	橡胶

DD347/647/947X-1手/气/电动双偏心无泄漏煤气蝶阀
☆配套电动装置性能参数

公称通径DN	电动装置型号	协率（KW）	单程启闭时间(S)
200~250	Q20	0.04	15
300~350	Q40	0.04	15
400~500	Q60	0.09	15
600~800	Q120	0.25	45
900~1200	Z15十二级减速	0.37	45
1400~1800	Z45十二级减速	1.1	45
2000~2400	Z90十二级减速	2.2	60
2600~3000	Z180十二级减速	5.5	60

☆配套气动装置性能参数

公称通径DN	气动装置型号	供气压力(MPa)	耗电量(c m3)	接头尺寸(in)	单程启闭时间(S)
200~250	ZSH-1	0.4~0.7	282	ZG1/4″	≤10
300~350	ZSH-2	0.4~0.7	710	ZG3/8″	≤10
400~500	ZSH-3	0.4~0.7	1680	ZG3/8″	≤15
600~800	ZSH-4	0.4~0.7	3360	ZG3/8″	≤15
900~1000	ZSH-5	0.4~0.7	5054	ZG3/4″	≤25
1200~1400	ZSH-6	0.4~0.7	9200	ZG3/4″	≤25
1600~1800	ZSH-7	0.4~0.7	15300	ZG3/4″	≤25
2000~2200	ZSH-8	0.4~0.7	24200	ZG3/4″	≤35
2400~2600	ZSH-9	0.4~0.7	30700	ZG3/4″	≤35
2800~3000	ZSH-10	0.4~0.7	48400	ZG1″	≤40

DN≥1600以上阀门气动装置采用推缸形式.

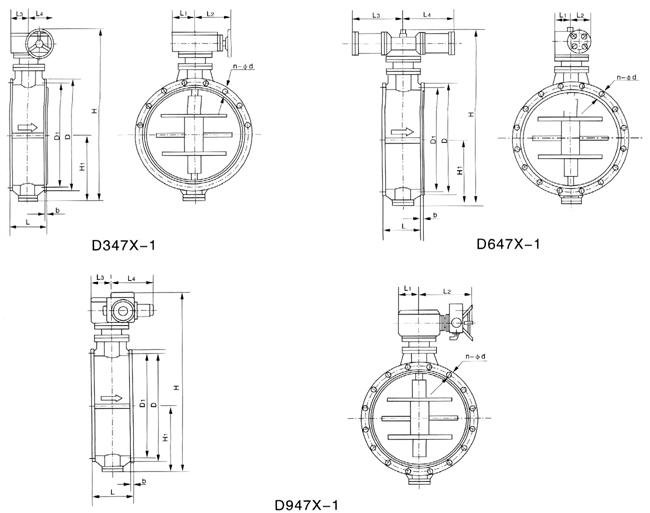

主要外形及连接尺寸表

DN	D	D1	n-do	b	L	H1	DD347X-1					DD647X-1					DD947X-1
DN	D	D1	n-do	b	L	H1	H	L1	L2	L3	L4	H	L1	L2	L3	L4	H	L1	L2	L3	L4
200	320	280	8-18	22	152	180	525	120	210	80	180	545	140	230	400	400	547	170	220	180	270
250	375	335	12-18	24	165	210	570	120	, 210	80	180	590	140	230	400	400	610	170	220	180	270
300	440	395	12-22	24	178	242	625	120	210	80	180	670	140	230	400	400	660	170	220	180	270
350	490	445	12-22	24	190	267	697	155	280	100	220	730	140	230	400	400	720	170	220	180	270
400	540	495	16-22	24	216	295	745	155	280	100	220	780	180	250	510	510	790	170	220	180	270
450	595	550	16-22	24	222	320	954	155	280	100	220	1050	180	250	510	510	1040	210	220	180	270
500	645	600	20-22	26	229	346	1006	120	380	150	290	1106	180	250	510	510	1100	210	520	220	390
600	755	705	20-26	26	267	403	1143	210	380	150	290	1249	180	250	510	510	1250	210	520	220	390
700	860	810	24-26	26	292	540	1340	210	380	150	290	1390	210	320	635	635	1370	210	520	220	390
800	975	920	24-30	26	318	567	1420	210	380	150	290	1520	210	320	635	635	1500	210	520	220	390
900	1075	1020	24-30	26	330	596	1580	210	380	150	290	1730	210	320	635	635	1700	210	520	220	390
1000	1075	1120	28-30	26	410	646	1690	260	420	220	350	1910	250	400	745	745	1930	260	590	250	420
1200	1375	1320	32-30	26	470	765	1850	260	420	220	350	2050	250	400	745	745	2080	260	590	250	420
1400	1575	1520	36-30	26	530	880	2000	260	420	220	350	2300	250	400	745	745	2330	260	590	250	420
1600	1790	1730	40-30	26	600	986	2240	260	420	220	350	2547	320	460	860	860	2610	260	590	250	420
1800	1990	1930	44-30	26	670	1090	2450	280	500	250	420	2770	320	460	860	860	2810	280	630	300	500
2000	2190	2130	48-30	26	760	1190	2770	280	500	250	420	2987	320	460	860	860	3100	280	630	300	500
2200	2405	2340	52-33	28	760	1400	3100	280	500	250	420	3360	360	525	920	920	3360	330	715	380	610
2400	2605	2540	56-33	28	760	1402	3410	280	500	250	420	3980	360	525	920	920	3970	330	715	380	610
2600	2805	2740	60-33	28	760	1550						4210	400	575	970	970	4240	330	715	380	610
2800	3030	2960	64-36	30	760	1680						4540	400	575	970	970	4610	405	795	420	720
3000	3203	3160	68-36	30	760	1780						4890	400	600	1220	1220	5010	405	795	420	720
