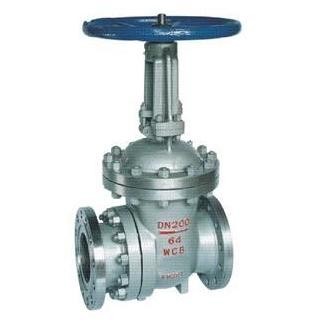

排渣闸阀（PZ41H-16C）

上海国特阀门PZ41H排渣闸阀中大口径设置滚动轴承，启闭轻松。阀杆经调质和表面氮化处理，有良好的搞腐蚀性，抗擦伤性和耐磨性。阀体出口流道结型合理，不存渣，启闭灵活，不卡阻。密封副材料为耐磨陶瓷或耐磨合金，耐磨性强、耐用冲蚀、耐擦伤、摩擦力小、密封可靠。启闭件采用半密封副强制密封，性能优良。

【产品名称：排渣闸阀】

【产品型号：PZ41H-16C】

上海国特阀门PZ41H排渣闸阀适用于工作压力1.6～6.4MPa，工作温度0～100℃的火力电站水利系统及水利工程的灰浆排放系统管路上，切断或接通管路中灰水混合物，渣水混合物。

【产品介绍】：
上海国特阀门PZ41H排渣闸阀中大口径设置滚动轴承，启闭轻松。阀杆经调质和表面氮化处理，有良好的搞腐蚀性，抗擦伤性和耐磨性。阀体出口流道结型合理，不存渣，启闭灵活，不卡阻。密封副材料为耐磨陶瓷或耐磨合金，耐磨性强、耐用冲蚀、耐擦伤、摩擦力小、密封可靠。启闭件采用半密封副强制密封，性能优良。

【工作原理】：
PZ41H排渣闸阀排渣闸阀过流部件材质跟普通闸阀不一样，耐磨性要好。另外结构上也不一样，不能存渣，一般在出口底部设有排渣沟，利于排渣。采用明杆楔式刚性单闸板，阀座密封面材料为硬质合金（碳钢+钴铬钨），适用于电厂、冶金和水泥等行业的煤粉、灰渣等物料的输送管线，起到截止和通流的作用。

【产品特点】：
1、不锈钢闸板可防止腐蚀引起的密封泄漏。
2、整体的不锈钢材质，可防止腐蚀的破坏。
3、三角形的支架节省原料，保证需要的力学性强。
4、不锈钢阀杆经久耐用，双头螺使益的启闭更为迅速。
5、科学的上密封填料设计，使上密封安全有效，经久耐用。
6、阀体上的导向块使闸板正确运动．挤压块保证闸板有效密封。
7、短结构长度，可节省原料，安装空间，也有效支持管道强度。
8、可提升的闸板密封面，可刮除密封面上的粘着物，自动清除杂物。

【产品其他参数】：

主要零件的材料说明：

阀体	WCB
阀盖	WCB
支架	WCB
闸板	WCB+耐磨合金	WCB+陶瓷
阀杆	2Cr13
阀座	WCB+耐磨合金	WCB+陶瓷
密封环	增强柔性石墨
填料	增强柔性石墨
阀杆螺母	ZCuA110Fe3

设计与制造标准：

●设计与制造：GB12234　GB2595

●法兰尺寸：GB9113　JB/T79

●压力温度：JB/T74　GB9131

●结构长度：GB/T12221

●对焊连接尺寸：---

●检验与试验：JB/T9092　GB13927

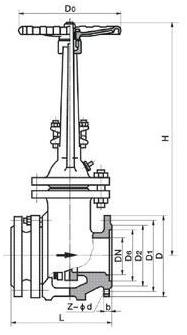

安装尺寸及重量：

GB 1.6Mpa
DN	50	80	100	150	200	250	300	350	400	450	500
L	250	280	300	350	400	450	500	550	600	650	700
H	335	510	685	790	885	1015	1190	1350	1460	1620	1800
D0	250	280	300	300	350	400	450	500	500	550	550
Wt	60	78	96	158	222	289	365	558	850	1164	1482
★	-	-	-	-	-	-	-	750	1000	1200	1800
GB 2.5Mpa
DN	50	80	100	150	200	250	300	350	400	450	500
L	250	280	300	350	400	450	500	550	600	650	700
H	335	510	685	790	885	1015	1190	1350	1460	1620	1800
D0	250	280	300	300	350	400	450	500	500	550	550
Wt	99	118	147	204	273	373	478	680	1008	1344	1827
★	-	-	-	-	-	-	-	900	1200	1800	2500
GB 4.0Mpa
DN	50	80	100	150	200	250	300	350	400	450	500
L	250	310	350	450	550	650	750	850	950	1050	1150
H	340	508	680	800	875	1010	1180	1230	1280	1415	1560
D0	250	300	300	400	500	500	550	600	600	700	750
Wt	98	126	156	228	298	372	450	530	610	690	772
★	-	-	-	-	-	-	-	1200	1800	2500	2500
GB 6.4Mpa
DN	50	80	100	150	200	250	300	350	400	450	500
L	250	310	350	450	550	650	750	850	950	1050	1150
H	340	508	680	800	875	1010	1180	1230	1280	1415	1560
D0	250	300	300	400	500	500	550	600	600	700	750
Wt	142	168	210	270	367	450	532	548	615	695	778
★	-	-	-	-	-	-	-	1800	2500	5000	5000
