高压泥浆闸阀（Z23Y-350）

【产品名称：高压泥浆闸阀】

【产品型号：Z23Y】

    上海国特阀门Z23Y高压泥浆闸阀是单闸板结构，有非金属密封和金属密封两种，主要用于油矿钻井泥浆循环系统设备，控制水、油、泥浆、聚合物、粘土胶、天然气等管线的流通与关闭，适用于压力16.0MPa～45.0MPa，工作温度≤121℃。我公司另有双闸板结构及API6A闸阀。

【产品介绍】：
    上海国特阀门Z23Y高压泥浆闸阀主要用于油矿钻井泥浆循环系统设备，控制泥浆流通与关闭,连接形式为梯形螺纹或法兰式，安装快速方便，钢性强，安全可靠，阀座与闸板密封效果好，开启轻便。阀门两端与管道连接密封，采用球面活动接触与0型橡胶密封圈相结合的活动接头，产品结构性能可靠，特别适用于管道两端中心要求不高的场合。

【工作原理】：
    Z23Y高压泥浆闸阀启闭是平板闸板，平板闸板的上端与阀杆衔接，阀杆通过与手轮连接带动闸板的升降启闭，阀座由包覆橡胶或堆焊硬质合金的两圆环内骨架及支撑环构成，其水平截面呈长轴与液流方向一致的椭圆形，嵌装在阀体进、出液端之间的盲孔中，包覆橡胶的两圆环内骨架之间留有宽度小于平板闸板厚度的圆弧槽。由于椭圆形截面的阀座与阀体上的盲孔形成过盈配合，减少与阀体大面积过赢，因此产生了理想的密封效果，而阀座中的圆环内骨架则长期保持着阀座的基本形状，使其具有足够的使用寿命。适用于钻井、油田。

【产品特点】：
1、阀座、闸板密封面喷焊硬质合金，耐腐、耐磨、耐冲蚀。
2、阀门为全封闭结构，防止外部杂质进入内腔，有效保护内部零件。
3、采用新型平衡浮动阀座，双向启闭，密封副面间摩擦力小，密封可靠，使用寿命长。
4、闸板下部开有与流道直径相等的导流孔，流阻系数很小，无压力损失，可通球清扫管线。
5、由于闸板始终紧贴在阀座密封面上，保护阀座密封面不受介质冲刷，延长阀门使用寿命。

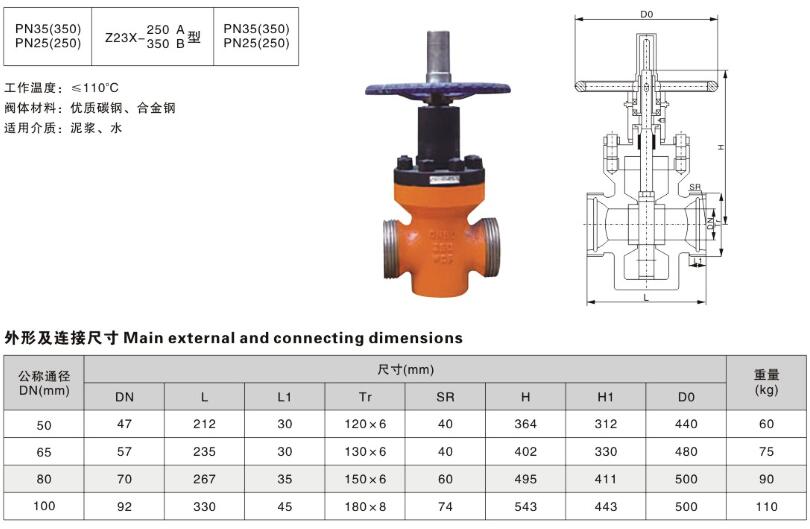

【产品其他参数】：
