不锈钢法兰截止阀(J41W-16P 25P 40P 64P 100P)

【产品名称：不锈钢法兰截止阀】

【产品型号：J41W-16P 25P 40P 64P 100P】
    上海国特阀门J41W不锈钢法兰截止阀阀体、阀盖的设计经过严格的计算具有良好的强度、刚度和流通能力。阀盖上设计了上密封座，在全开状态下使填料密封更为可靠并方便填料的更换。填料、垫片亦根据实际工况或用户要求合理选配，可适用于各种压力，温度及介质工况，密封可靠，性能优良。中大口径设置滚动轴承，启闭轻松。

【产品介绍】：
    上海国特阀门J41W不锈钢法兰截止阀有304、316、316L和双相不锈钢等几个材质选择，公称压力1.6MPa-16.0MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

【工作原理】：
    J41W不锈钢法兰截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。

【产品特点】：
1、工作行程小，启闭时间短。
2、结构简单，制造和维修比较方便。
3、适合作为介质的切断或调节及节流使用。
4、密封性好，密封面间磨擦力小，寿命较长。
5、阀杆开启或关闭行程相对较短，并具有非常可靠的切断动作。
6、阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来。

【应用规范】：
◆设计制造按GB12235-89
◆结构长度按GB12221-89
◆法兰尺寸按JB/G79-94
◆阀门检查和试验按GB13927

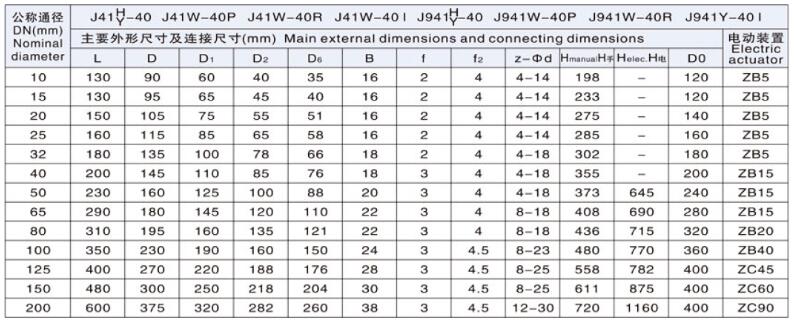

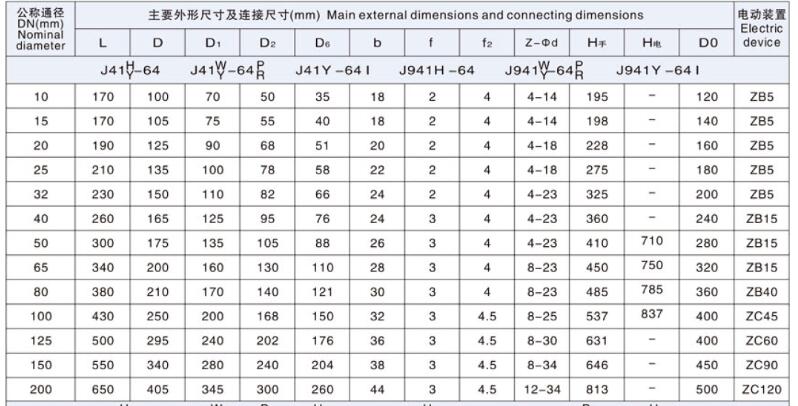

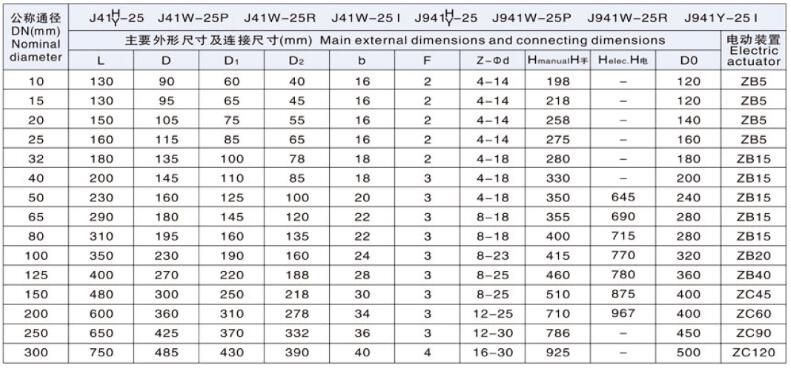

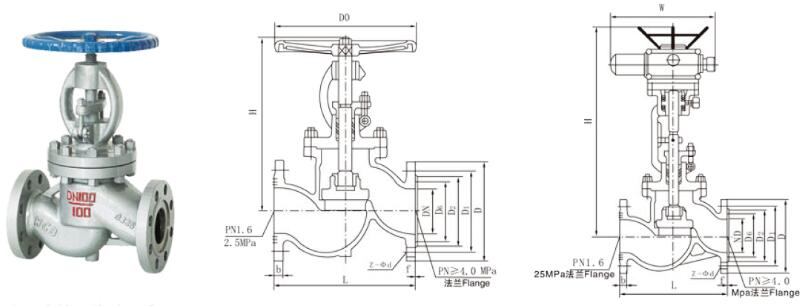

【外形尺寸】：
