德标法兰截止阀(J41H-16C 25C 40C)

上海国特阀门J41H德标法兰截止阀法兰尺寸符合DIN2532及EN1092-2。结构长度符合DIN3302F6。不但阀门尺寸严格按德标生产,且产品外观、阀门油漆均符合出口标准。驱动方式有手动、齿轮传动、电动、气动等。

【产品名称:德标法兰截止阀】


【产品型号:J41H-16C 25C 40C】
    上海国特阀门J41H德标法兰截止阀阀体、阀盖的设计经过严格的计算具有良好的强度、刚度和流通能力。阀盖上设计了上密封座,在全开状态下使填料密封更为可靠并方便填料的更换。填料、垫片亦根据实际工况或用户要求合理选配,可适用于各种压力,温度及介质工况,密封可靠,性能优良。中大口径设置滚动轴承,启闭轻松。


【产品介绍】:
    上海国特阀门J41H德标法兰截止阀法兰尺寸符合DIN2532及EN1092-2。结构长度符合DIN3302F6。不但阀门尺寸严格按德标生产,且产品外观、阀门油漆均符合出口标准。驱动方式有手动、齿轮传动、电动、气动等。


【工作原理】:
    J41H德标法兰截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。


【产品特点】:
1、结构设计紧凑合理,造型美观。
2、采用楔式弹性闸板结构,中大口径设置滚动轴承,启闭轻松。
3、产品设计制造符合国内外的先进标准要求,密封可靠,性能优良。
4、采用国内外多种配管法兰密封面型式,满足各种工程需要及用户要求。
5、阀体材料品种齐全、填料、垫片亦根据实际工况或用户要求合理选配,可适用于各种压力,温度及介质工况。


【产品其他参数】:


结构形式 construction

BB-BG-OS&Y

驱动方式 operation

手动hand-operated

气动 pneumatic

设计标准 design standard

DIN3356

结构长度 face to face dimension

DIN3202

连接法兰 flanged ends

DIN2543-2545

试验和检验 test&inspection

DIN3230


【产品性能规范】:


公称压力(MPa)
nominal pressure

壳体试验压力(MPa)
shell test

密封试验压力(MPa)
sealing test

适用温度(℃)
suitable temp

适用介质
suitable madium

1.6

2.4

1.76

-20℃-350℃

水、蒸汽、油品等
water,steam,oil,etc.

2.5

3.75

2.75

4.0

6.0

4.4

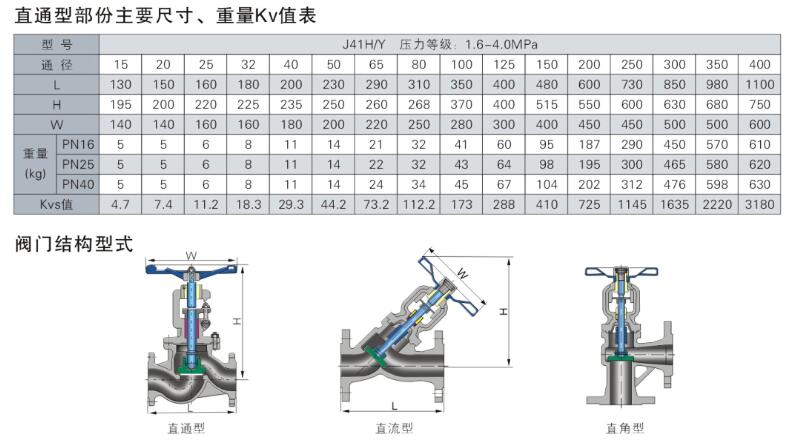

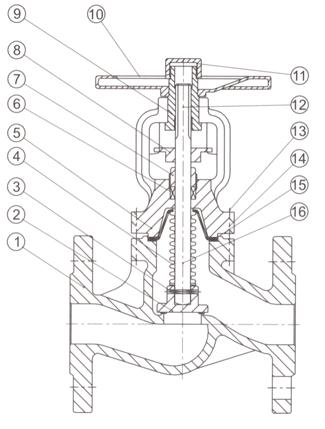

【主要零部件材质】:


序号NO.

名称part name

材质material

1

阀体body

GS-C25、CF8、CF3

2

阀瓣disc

2CR13、F304、F316

3

轴销hinge pin

F304、F316

4

波纹管组件bellows combination

F304、F316L

5

阀盖bonnet

GS-C25、CF8、CF3

6

填料packing

柔性石墨Flexible graphite、PTFE

7

压套gland

25#、F304、F316

8

定位片locator

25#、F304、F316

9

阀杆螺母stem nut

铜合金ZQA19-4

10

手轮hand wheel

碳钢carbon steel

11

并帽cap

25#

12

油杯oil cup

黄铜brass

13

六角螺母hexagon nut

ASTMA193 2H、A193-8、A193-8M

14

双头螺栓bolt

ASTMA193 B7、A193-B8、A193-B8M

15

垫片gasket

柔性石墨+不锈钢
flexible graphite+stainless steel、PTFE

16

阀杆stem

2Cr13、F304、F316
