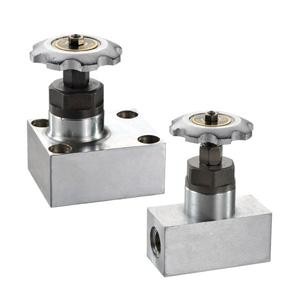

高压截止阀（YJF-L10H、YJF-F10H、YJF-FB10H）

高压截止阀（YJF-L10H、YJF-F10H、YJF-FB10H）

高压截止阀（YJF-L10H、YJF-F10H、YJF-FB10H）

一、YJF高压截止阀的图形符号




二、型号说明

① 产品代号：YJF高压截止阀
② 连接形式：L-管式、F-法兰式、B-板式
③ 公称通径：10、15、20、25、32、40、50mm
④ 压力等级：H-32MPa

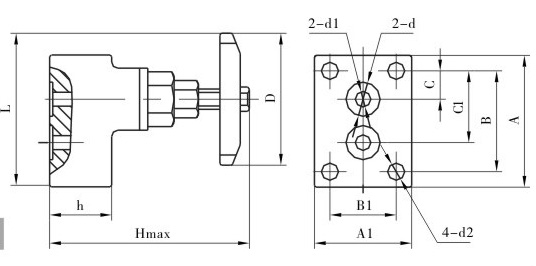

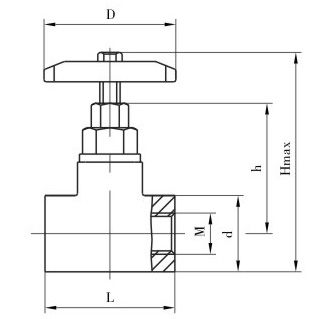

三、外形尺寸


型号

Hmax

h

L

D

d

M

YJF-L10H

116.5

74

90

Ф100

□42

M18×1.5

YJF-L15H

116.5

74

90

Ф100

□42

M22×1.5

YJF-L20H

202

100

120

Ф120

Ф60

M27×2

YJF-L25H

220

93

135

Ф120

Ф70

M33×2

YJF-L32H

241

113

150

Ф160

Ф70

M42×2

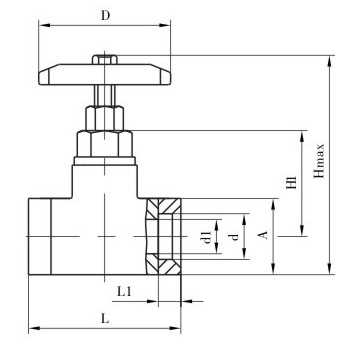

型号

Hmax

H1

L

L1

d1

d

D

A×A

YJF-F10H

162.5

74

120

10

Ф12.5

Ф18.5

100

54×54

YJF-F15H

181.5

82

132

11

Ф16

Ф22.5

120

54×54

YJF-F20H

202

100

140

12

Ф20

Ф28.5

120

58×58

YJF-F25H

220

93

185

13

Ф25

Ф34.5

120

68×68

YJF-F32H

241

113

204

16

Ф32

Ф43.5

160

76×76

YJF-F40H

280

120

230

18

Ф38

Ф51

180

92×92

YJF-F50H

318.5

138

245

20

Ф48

Ф61

200

100×100
