高压截止阀（JZF-40FA、JZF-40FB） JZF
JZF高压截止阀（详细资料）
图形符号
型号说明
1、系列代号：JZF型低压截止阀；
2、公称通径：40、60、65、80、100、150；
3、安装方式：F-法兰连接；
4、密封形式：空白-不带O型密封圈、A-带O型密封圈、B-带O型密封圈（规格与A不同）；
5、阀体表面处理：1-蓝白三价铬、3-黑磷化；
备注：适用介质液压油
型号 h1 h2 d1 d2 d3 n-d4 两端密封形式 JZF-40FA 40 90 Ф44 Ф64 Ф75 4-Ф7 两端平面、无O形圈沟槽 JZF-40FB 40 90 Ф44 Ф70 Ф81 4-Ф7 两端带56×3.5 O形圈沟槽 JZF-60F 45 115 Ф68 Ф92 Ф105 4-Ф7 两端平面、无O型圈沟槽 JZF-65F 50 150 Ф68 Ф108 Ф135 6-Ф11 两端平面、无O型圈沟槽 JZF-80F 50 150 Ф91 Ф120 Ф135 4-Ф9 两端平面、无O型圈沟槽 JZF-100F 55 175 Ф116 Ф148 Ф165 4-Ф9 两端平面、无O型圈沟槽

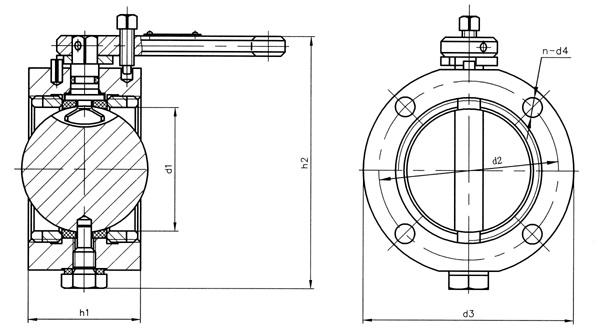

外形尺寸
