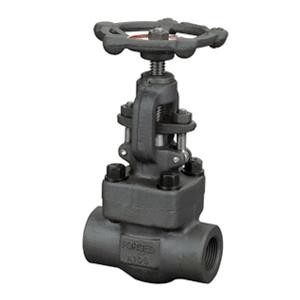

上海国特阀门J11Y、J61Y高压锻钢截止阀阀瓣、阀座密封面采用司太立（stellite）钴基硬质合金堆焊而成耐磨、耐高温、抗擦伤性能好。阀杆经调质和表面氮化处理。阀盖填料函深度合理填料加缓蚀剂密封可靠。阀门具有倒密封结构保证阀门开启运行时不经阀杆外漏。广泛用于石油、化工、天然气、冶金、化纤、造纸、城建、等领域。
【产品名称：高压锻钢截止阀】
【产品型号：J11Y（内螺纹）、J61Y（焊接）】
上海国特阀门J11Y、J61Y高压锻钢截止阀阀体的材质有: A105、F304、F304L、F316、F316L、F11、F22。工作压力1.6-42MPA(美标从150LB-2500LB)。工作温度-20℃- 550℃，阀门口径从DN10-DN50
【产品介绍】：
上海国特阀门J11Y、J61Y高压锻钢截止阀阀瓣、阀座密封面采用司太立（stellite）钴基硬质合金堆焊而成耐磨、耐高温、抗擦伤性能好。阀杆经调质和表面氮化处理。阀盖填料函深度合理填料加缓蚀剂密封可靠。阀门具有倒密封结构保证阀门开启运行时不经阀杆外漏。广泛用于石油、化工、天然气、冶金、化纤、造纸、城建、等领域。
【工作原理】：
J11Y、J61Y高压锻钢截止阀阀体、阀盖等承压件采用整体锻造(胎模型锻)，阀体法兰也可采用焊接形式及螺纹连接。阀杆头部设计有锥形的上密封面，当阀门全开时阀盖的上密封座严密吻合，无外泄漏。阀体与阀座的连接形式有法兰连接、焊接。在阀体上对堆焊合金层或不锈钢阀门直接在阀体上加工而成，堆焊层厚度大干等于2mm。
【产品特点】：
1、阀门具有上密封结构，保证阀门开启运行时不经阀杆外漏。
2、阀盖填料函深度合理，填料加缓蚀剂，密封可靠，开关平稳。
3、产品设计制造按ANSIB16.34、E101标准，可与进口设备配备使用。
4、阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。
5、阀瓣和阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成。

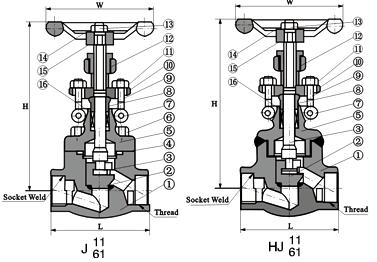

【零件材料】：
序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |
Type A105 | Type F22 | Type F304(L) | Type F316(L) | ||
1 | 阀体 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
2 | 垫片 | 316+柔性石墨 | 316夹柔性石墨+PTFE | ||
3 | 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
4 | 圆柱销 | A276 420 | A276 304 | ||
5 | 填料压套 | A276 410 | A182 F304(L) | A182 F316(L) | |
6 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
7 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
8 | 阀杆螺母 | A276 410 | |||
9 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
10 | 铭牌 | SS | |||
11 | 手轮 | A197 | |||
12 | 填料压板 | A216 WCB | A351 CF8 | ||
13 | 填料 | Flexible Graphite | PTFE | ||
14 | 阀盖 | A105 | A276 304 | A182 F304(L) | A182 F316(L) |
15 | 阀杆 | A182 F6 | A182 F304 | A182 F304(L) | A182 F316(L) |
16 | 阀瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
适用温度 | -29℃～425℃ | -29℃～550℃ | -29℃～180℃ | ||
☆注意：1、客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
2、CS=碳钢；AS=合金钢；SS=不锈钢；
【规格尺寸及重量】：（mm）
150～600LB
NPS | 1/2" | 3/4" | 1" | 1 1/4" | 11/2" | 2" | ||
L(RF) | 150Lb | 180 | 117 | 127 | 140 | 165 | 203 | |
300Lb | 152 | 178 | 203 | 216 | 229 | 267 | ||
600Lb | 165 | 190 | 216 | 229 | 241 | 292 | ||
H(开) | 150Lb～300Lb | 166 | 171 | 207 | 240 | 258 | 330 | |
600Lb | 171 | 207 | 240 | 258 | 330 | 380 | ||
W | 100 | 100 | 125 | 160 | 160 | 180 | ||
重量 | 150Lb | RF | 4.5 | 6.9 | 9.8 | 13.5 | 19.5 | 28.0 |
BW | 2.3 | 3.6 | 7.8 | 8.2 | 12.0 | 15.0 | ||
300Lb | RF | 4.8 | 7.7 | 11.0 | 16.8 | 21.2 | 32.6 | |
BW | 2.8 | 4.0 | 8.5 | 9.2 | 12.6 | 16.8 | ||
600Lb | RF | 5.6 | 7.8 | 12.5 | 17.0 | 23.5 | 38.8 | |
BW | 3.4 | 4.7 | 9.2 | 10.5 | 13.3 | 18.9 | ||
900～1500LB
NPS | 1/2" | 3/4" | 1" | 1 1/4" | 11/2" | 2" | |
L(RTJ) | 900Lb～1500Lb | 216 | 229 | 254 | 279 | 305 | 371 |
H(BW) | 900Lb～1500Lb | 216 | 229 | 254 | 279 | 305 | 368 |
H(开) | 207 | 207 | 240 | 258 | 330 | 355 | |
W | 125 | 125 | 160 | 160 | 180 | 200 | |
柔性石墨 | RTJ | 8.0 | 13.2 | 17.4 | 19.0 | 24.5 | 31.0 |
BW | 5.2 | 10.0 | 14.6 | 15.8 | 20.5 | 27.8 | |
2500LB（自密封）
| |

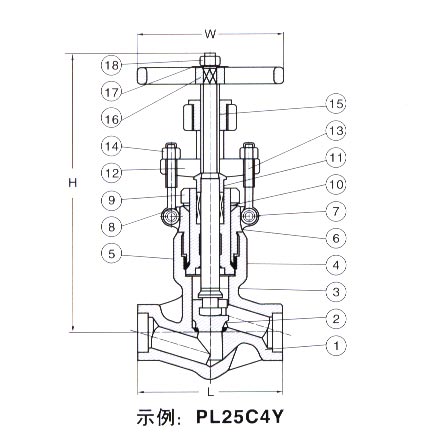

【零件材料】：
序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |
Ttpe A105 | Type A182 F22 | Type A182 304(L) | A182 F316(L) | ||
1 | 阀体 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
2 | 阀瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
3 | 阀杆 | A182 F6 | A182 F304 | A182 F304(L) | A182 F316(L) |
4 | 密封螺母 | A105 | A182 F304 | A182 F304(L) | A182 F316(L) |
5 | 密封圈 | A182 F304L | A182 F316L | ||
6 | 阀盖 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
7 | 销钉 | A276 420 | A182 F304 | ||
8 | 垫圈 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
9 | 提升螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
10 | 填料 | 柔性石墨 | PTFE | ||
11 | 手轮 | A276 420 | A182 F304 | ||
12 | 填料压板 | A216 WCB | A351 CF8 | ||
13 | 填料压板 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
14 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
15 | 阀杆螺母 | A276 410 | |||
16 | 手轮 | A197 | |||
17 | 铭牌 | SS | |||
18 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
适用温度 | -29℃～425℃ | -29℃～550℃ | -29℃～180℃ | ||
【规格尺寸及重量】（mm）
NPS | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |
L(RTJ) | 900Lb～1500Lb | 216 | 229 | 254 | 279 | 305 | 368 |
2500Lb | 264 | 273 | 308 | 349 | 384 | 451 | |
H(开) | 900Lb～1500Lb | 318 | 318 | 318 | 398 | 408 | 524 |
2500Lb | 333 | 333 | 333 | 410 | 420 | 524 | |
W | 160 | 160 | 180 | 200 | 250 | 280 | |
重量 | 900Lb～1500Lb | 15.5 | 16.9 | 18.9 | 28.9 | 34.3 | 52.8 |
2500Lb | 18.0 | 20.5 | 23.0 | 36.1 | 45.0 | 81.5 | |
