卡箍式高压止回阀（H82Y-250）

【产品名称：卡箍式高压止回阀】

【产品型号：H82Y-250】

 上海国特阀门H82Y卡箍式高压止回阀有非金属密封和金属密封两种，主要用于油矿钻井泥浆循环系统设备，控制水、油、泥浆、聚合物、粘土胶、天然气等管线的流通与关闭，适用于压力16.0MPa～40.0MPa，工作温度≤121℃。

【产品介绍】：
    上海国特阀门H82Y卡箍式高压止回阀采用不锈钢材料制成的高硬度阀瓣，相配合的是较高硬度的不锈钢阀座，采用面接触密封、密封性能可靠、经久耐用。阀门可安装在水平和垂直的管道上。

【工作原理】：
    H82Y卡箍式高压止回阀阀瓣通过弹簧的压缩变形来增加阀瓣的密封预紧力，使初始密封更加可靠，当进口端介质压力大于弹簧的压缩力时，阀瓣向开启方向移动，此时阀门打开，流体通过支架的导流槽流入阀后；而当进口端压力降低时，阀瓣封闭，再加上介质回流的压力，使阀瓣比压达到密封要求而形成密封。

【产品特点】：
1、可直通或立式安装（安装方便）。
2、上、下阀体用螺纹连接。成流线造型，造型美观。
3、制造和验收条件按JB450的规定（严格按标准生产）。
4、适用于压力为10-40MPa的管道，密封性能可靠，经久耐用。
5、阀门阀瓣、阀座密封面堆焊司太立合金，高硬度经久耐用，永不磨损。
6、内部结构弹簧加载直通式，阀门在开启和关闭中无噪音，流体运动方向改变小，压力损失少，减少水锤，经济节能。

设计标准：阀门制造：GB12235-1994阀门试验: GB/T13927-1992

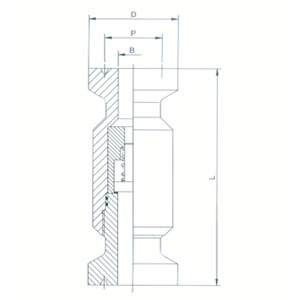

外形及连接尺寸Main external and connecting dimensions
