高压对焊止回阀（H62Y-350）

【产品名称：高压对焊止回阀】

【产品型号：H62Y-350】

    上海国特阀门H62Y-350高压对焊止回阀有非金属密封和金属密封两种，主要用于油矿钻井泥浆循环系统设备，控制水、油、泥浆、聚合物、粘土胶、天然气等管线的流通与关闭，适用于压力16.0MPa～45.0MPa，工作温度≤450℃。

【产品介绍】：
    上海国特阀门H62Y-350高压对焊止回阀广泛应用于油矿钻井泥浆循环系统高压力的水、石油、天然气管道系统及油田系统。其由阀体、阀瓣、弹簧及中心轴组成。除阀体采用优质碳钢外，其余材质均为优质不锈钢。

【工作原理】：
    H62Y-350高压对焊止回阀阀瓣通过弹簧的压缩变形来增加阀瓣的密封预紧力，使初始密封更加可靠，当进口端介质压力大于弹簧的压缩力时，阀瓣向开启方向移动，此时阀门打开，流体通过支架的导流槽流入阀后；而当进口端压力降低时，阀瓣封闭，再加上介质回流的压力，使阀瓣比压达到密封要求而形成密封。

【产品特点】：
1、可直通或立式安装（安装方便）。
2、上、下阀体用螺纹连接。成流线造型，造型美观。
3、制造和验收条件按JB450的规定（严格按标准生产）。
4、适用于压力为10-40MPa的管道，密封性能可靠，经久耐用。
5、阀门阀瓣、阀座密封面堆焊司太立合金，高硬度经久耐用，永不磨损。
6、内部结构弹簧加载直通式，阀门在开启和关闭中无噪音，流体运动方向改变小，压力损失少，减少水锤，经济节能。

设计标准：

阀门制造：GB12235-1994

阀门试验: GB/T13927-1992

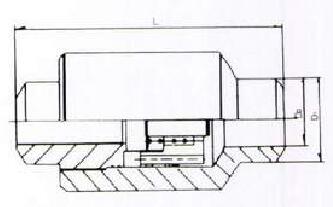

外形连接尺寸：
