橡胶瓣止回阀（H44X-16Q、SFCV）

【产品名称：橡胶瓣止回阀】

【产品型号：H44X-16Q、SFCV】

 上海国特阀门H44X橡胶瓣止回阀主要适用于给排水系统，可安装于水泵出水处，以防止倒流及水锤对泵的损害。该阀还可安装在蓄水池进出水管的旁通管上，以防止池水倒流至给水系统中。

【产品介绍】：
    上海国特阀门H44X橡胶瓣止回阀的零部件设计主要由阀体、阀盖及橡胶瓣三种主要零件组成。阀门中的橡胶瓣由钢板、钢棒及强化尼龙布做衬底，外层披覆橡胶制成，阀瓣开关寿命可达100万次。采用全流面积设计，具有水头损失小，不易堆积杂物，维修简便等特性。主要适用于卧式安装的给排水系统，可安装于水泵出水口处，以防止倒流及水锤对泵损害。

【工作原理】：

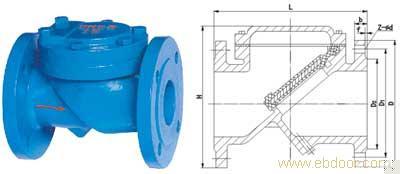

    H44X橡胶瓣止回阀采用内装摇臂旋启式结构，阀瓣绕转轴作旋转运动，阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。

【产品特点】：
1、具有水头损失小，不易堆积杂物，维修简便等特性。
2、该阀采用全流面积式设计，具有水头损失小，不易堆积杂务，维修简便等特性。
3、该阀主要适用于给排水系统，可安装于出水口处，以防止倒流及水锤对泵损害。
4、橡胶瓣由钢板、钢棒及强化尼龙布做衬底，外层披覆橡胶制成，阀瓣开关寿命可达100万次。

主要零件材料：

密封试验压力：

壳体试验压力：

主要外形尺寸：
