上海国特阀门H41Y、H44Y法兰锻钢止回阀即：H41Y法兰升降式锻钢止回阀、H44Y法兰旋启式锻钢止回阀，适用于公称压力PN1.6～42.0Mpa工作温度600℃的石油、化工、水力、火力电站等各种工况的管路上阻止介质倒流。适用介质为：水、油品、蒸汽、及气体、某些腐蚀性液体等。
【产品名称：法兰锻钢止回阀】
【产品型号：H41Y-1500LB、H44Y-1500LB】
上海国特阀门H41Y、H44Y法兰锻钢止回阀阀体的材质有: A105、F304、F304L、F316、F316L、F11、F22。工作压力1.6-42MPA(美标从150LB-2500LB)。工作温度-20℃- 550℃，阀门口径从DN10-DN50。连接方式:法兰、丝口或焊接。
【产品介绍】：
上海国特阀门H41Y、H44Y法兰锻钢止回阀即：H41Y法兰升降式锻钢止回阀、H44Y法兰旋启式锻钢止回阀，适用于公称压力PN1.6～42.0Mpa工作温度600℃的石油、化工、水力、火力电站等各种工况的管路上阻止介质倒流。适用介质为：水、油品、蒸汽、及气体、某些腐蚀性液体等。
【工作原理】：
H41Y、H44Y法兰锻钢止回阀阀体、阀盖等承压件采用整体锻造(胎模型锻)，阀体法兰也可采用焊接形式及螺纹连接。阀杆头部设计有锥形的上密封面，当阀门全开时阀盖的上密封座严密吻合，无外泄漏。阀体与阀座的连接形式有法兰连接、焊接。在阀体上对堆焊合金层或不锈钢阀门直接在阀体上加工而成，堆焊层厚度大干等于2mm。
【产品特点】：
1、先进的压力密封设计和高纯石墨垫片环以确保高气密。
2、阀瓣围绕阀座外的销轴旋转，减少关闭时发生的猛烈冲击。
3、阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。
4、导向筋上堆焊硬质合金阀体上腔导向套采用不锈钢材料制成保证阀瓣动作灵活。
5、阀瓣与阀座密封面采用钴基硬质合金等离子喷焊而成硬度高、抗冲蚀、经久耐用。 150Lb-600Lb
标准材质明细表
序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |
Type A105N | Type F22 | Type F304(L) | Type F316(L) | ||
1 | 阀体 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
2 | 铭牌 | SS | |||
3 | 阀瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
4 | 阀盖 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
5 | 垫片 | 316夹柔性石墨 | 316夹PTFE | ||
6 | 螺栓 | A193 B7 | A193 B16 | A193 B8(M) | A193 B8(M) |
适用介质 | 水、蒸汽、油品等 | 水、蒸气、油品等 | 硝酸、醋酸等 | ||
适用温度 | -29°C～425°C | -29°C～550°C | -29°C～200°C | ||
※注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

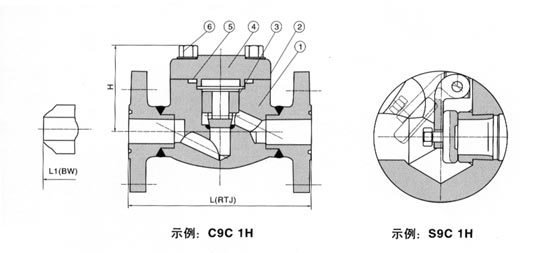

尺寸（mm)和重量（Kg）
NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | ||
L(RTJ) | 150 | 108 | 117 | 127 | 140 | 165 | 203 | |
300 | 152 | 178 | 203 | 216 | 229 | 267 | ||
600 | 165 | 190 | 216 | 229 | 241 | 292 | ||
H | 150,300 | 61 | 61 | 79 | 95 | 103 | 118 | |
600 | 61 | 79 | 95 | 103 | 118 | 135 | ||
重量 | 150 | RTJ | 2.56 | 3.37 | 4.37 | 8.17 | 8.94 | 12.64 |
BW | 1.70 | 1.90 | 2.10 | 5.12 | 5.50 | 7.89 | ||
300 | RTJ | 2.73 | 3.65 | 4.74 | 8.77 | 9.60 | 13.70 | |
BW | 1.90 | 2.10 | 3.00 | 5.12 | 6.60 | 7.85 | ||
600 | RTJ | 3.00 | 4.00 | 5.83 | 9.47 | 10.10 | 15.6 | |
BW | 2.00 | 3.12 | 4.25 | 7.25 | 8.56 | 13.60 | ||
900Lb-1500Lb
标准材质明细表
序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |
Type A105N | Type F22 | Type F304(L) | Type F316(L) | ||
1 | 阀体 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
2 | 铭牌 | SS | |||
3 | 阀瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
4 | 阀盖 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
5 | 垫片 | 316夹柔性石墨 316夹PTFE | |||
6 | 螺栓 | A193 B7 | A193 B16 |
