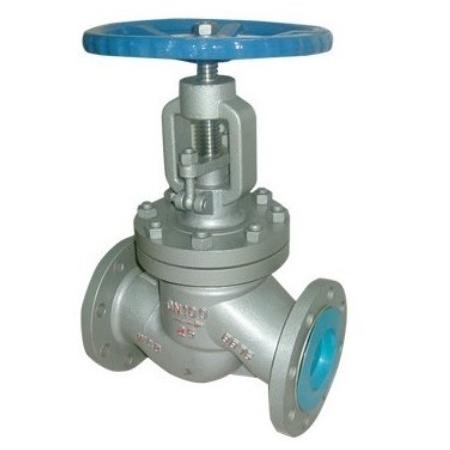

截止止回阀（H48H-16C）

【产品名称：截止止回阀】

【产品型号：H48H-16C】

    上海国特阀门H48H截止止回阀具有截止阀和止回阀双重功能，属于一种多用阀，当阀门开启时阀瓣沿着提升起的阀杆做升降运动，可作为止回阀用，当阀门关闭时阀杆压紧阀瓣起到截止阀的作用。

【产品介绍】：
    上海国特阀门H48H截止止回阀在同时需要安装截止阀和止回阀的管道上（如水泵的出口端），或在安装位置受到限制的场所（如船舶），使用截止止回阀可节约安装费用和空间位置。

【工作原理】：

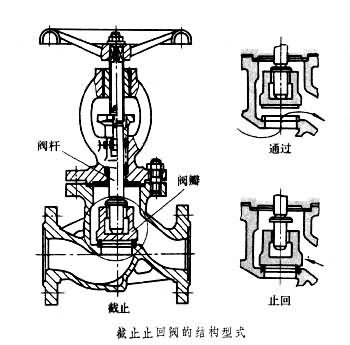

    H48H截止止回阀是兼有截止阀和止回阀功能的多用阀门。它的结构形式与截止阀相似,但阀杆与阀瓣不是固定联接。当阀杆下降将阀瓣紧压在阀座上时，起截止阀作用；阀杆上升后，则起止回阀作用。

【产品特点】：
1、弹簧是用不锈钢制作的，因具有很强的耐蚀性。
2、泵停止连转时，弹簧力先合上阀瓣，因而防止水锤。
3、阀座密封面用钴基硬质合金等离子喷焊而成。密封面的硬度高、耐磨擦、抗擦伤、使用寿命长。
4、阀瓣在阀体内上、下移动，当介质倒流时，靠介质压力自动把阀门关闭。如需要可装弹簧，辅助阀瓣关闭。

【标准与规范】：

【主要外形和连接尺寸】：

【内部结构图】：
