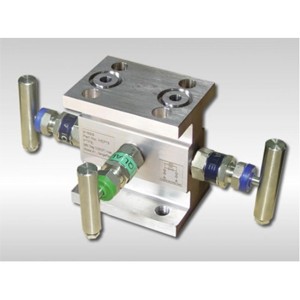

三阀组（1151、1161、1171、1181）

上海国特阀门1151三阀组可供同型号的压力变送器直接安装，螺栓孔规格M10×1.5。适用于1151系列电容差压变送器。其作用是从引压点将信号引入1151系列电容差压变送器正、负测量室，使引压点与测量室接通或断开，是1151电容变送器不可缺少的配件。

【产品名称：三阀组】

【产品型号：1151、1161、1171、1181】

上海国特阀门1151三阀组另有美标结构生产其型号有：M364W、QFF3、WF5H、1171、1161、1181、1151、M604W，是仪表测量管路系统中重要组成部分，具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。

【产品介绍】：

【工作原理】：
1151三阀组由高低压阀与平衡阀组成，三个阀的组件结构完全相同。阀的通或断是由阀杆组件带动阀瓣移动而定的。

【产品特点】：
1、设计扭矩低，即轻便有易于操作。
2、所有主要元件的原材料都是可以追溯的。
3、PTFE或柔性石墨密封压力装置，阀杆操作时无泄漏。
4、具有结构小巧、外型美观、使用灵活、连接紧固、密封性能良好。
5、安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好。

【特性】:
1、公称通径:DN6…
2、公称压力:≤6000Psi
3、结构特征: 锥面密封
4、适用工作温度:-29℃～+538℃
5、制造标准: ASME B16.34-2004
6、阀门检验与试验: API 598-1996
7、适用介质: 水,油,气等腐蚀性与非腐蚀性介质
8、连接形多: 输入/输出均为内螺纹连接(NPT,G,Rc,Rp…)
9、材质:碳钢(A105,20#,35#);不锈钢(304,304L,316,316L,321)

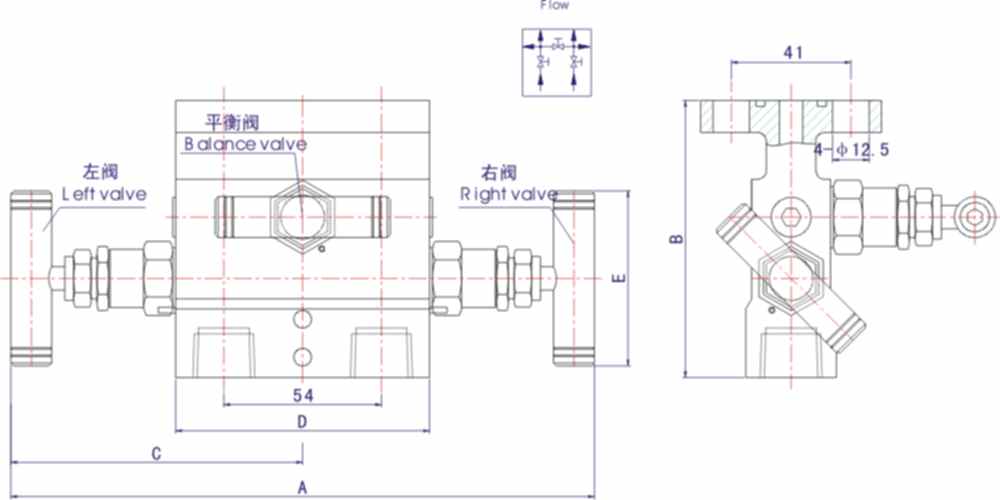

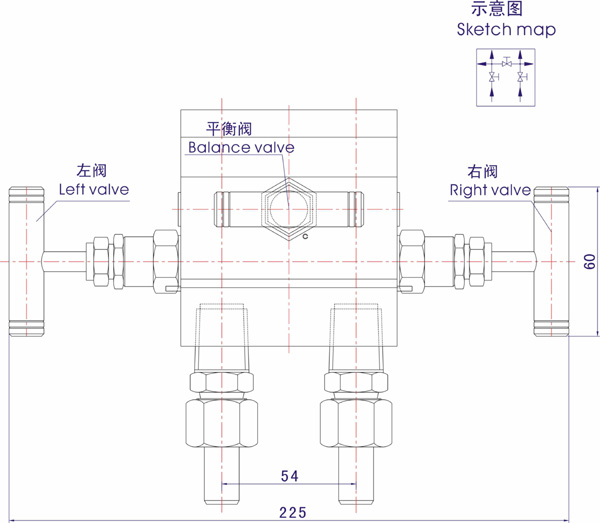

【1151三阀组产品尺寸】:

序号NO.	公称压力Norminalpressure	公称通径DN	进口INLET	出口OUTLET	阀体材料VALVE BODY MATERIAL
1	32Mpa	6	焊接管 Weld tube	法兰 Flange	20#
2	32Mpa	6	焊接管 Weld tube	法兰 Flange	1Cr18Ni9Ti
3	32Mpa	6	焊接管 Weld tube	法兰 Flange	20#
