法兰针型阀（J43W-2500LB）

上海国特阀门J43W-2500LB法兰针型阀压力可以做到高压：10000PSI，阀体材质有304、316、316L等。通常安装于拆卸方便、连接紧固仪表测量管路系统中作开启或切断管路作用。安装时应使介质的流向与阀体上的箭头方向一致。

【产品名称：法兰针型阀】

【产品型号：J43W-2500LB】

上海国特阀门J43W-2500LB法兰针型阀另有美标结构生产，是仪表测量管路系统中重要组成部分，具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。

【产品介绍】：

【工作原理】：
J43W-2500LB法兰针型阀工作原理与截止阀是一样的，阀芯是一个针型的圆锥体，密封面呈锥面。阀芯沿流体的中心线作升降运动，来控制阀门的开启与关闭或调节开度，顺时针关闭阀门，逆时针则开启，是属升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。

【产品特点】：
1、设计扭矩低，即轻便有易于操作。
2、所有主要元件的原材料都是可以追溯的。
3、PTFE或柔性石墨密封压力装置，阀杆操作时无泄漏。
4、具有结构小巧、外型美观、使用灵活、连接紧固、密封性能良好。
5、安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好。

【特性】:
1. 标准制造: GB/T12224-2005 JB/T7747-1995
2. 连接形式: 法兰连接,卡套连接
3. 结构特征: 锥面密封
4. 阀门检验与试验: GB/T13927-1992
5. 公称压力:≤10000Psi
6. 适用工作温度:-29℃～+538℃
7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质

8. 公称通径: DN6,DN10,DN15,DN20,DN25…

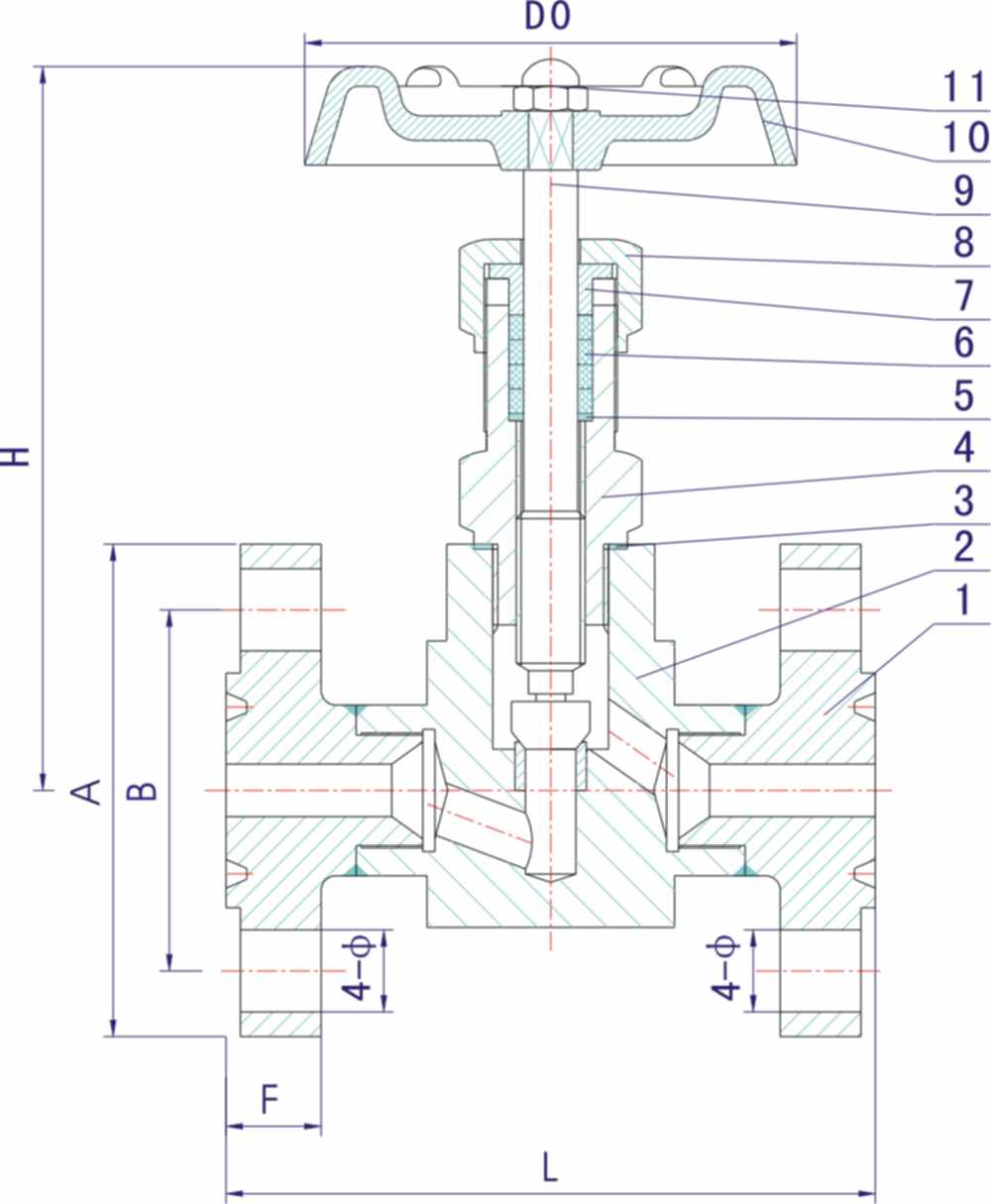

【J43W法兰针型阀产品零件材料及尺寸】:

序号NO.	零件名称Part name	材质Material
1	法兰 Flang	20# A105 SS304 SS304L SS316 SS316L
2	阀体 Body	20# A105 SS304 SS304L SS316 SS316L
3	阀盖垫片 Bonnet Gasket	紫铜(Red copper) PTFE
4	阀盖Bonnet	20# A105 SS304 SS304L SS316 SS316L
5	填料垫 Packing Seat	PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite)
6	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
7	填料压盖 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
8	锁紧螺母 Lock Nut	20# A105 SS304 SS304L SS316 SS316L
9	阀杆 Stem	20# A105 SS304 SS304L SS316 SS316L
10	手轮 Handle	20# A105 SS304 SS304L SS316 SS316L
11	带帽螺母 Hooded Nut	20# A105 SS304 SS304L SS316 SS316L

ITEM NO.	公称通径 DN Nominal bore	A	B	C	F	N-ø	L	H	D0
J43W/H-1	DN10	90	60	41	14	4-ø14	130	90	60
J43W/H-2	DN15	95	65	46	14	4-ø14	132	90	60
J43W/H-3	DN20	105	75	56	16	4-ø14	150	105	80
J43W/H-4	DN25	115	85	65	16	4-ø14	150	120	100

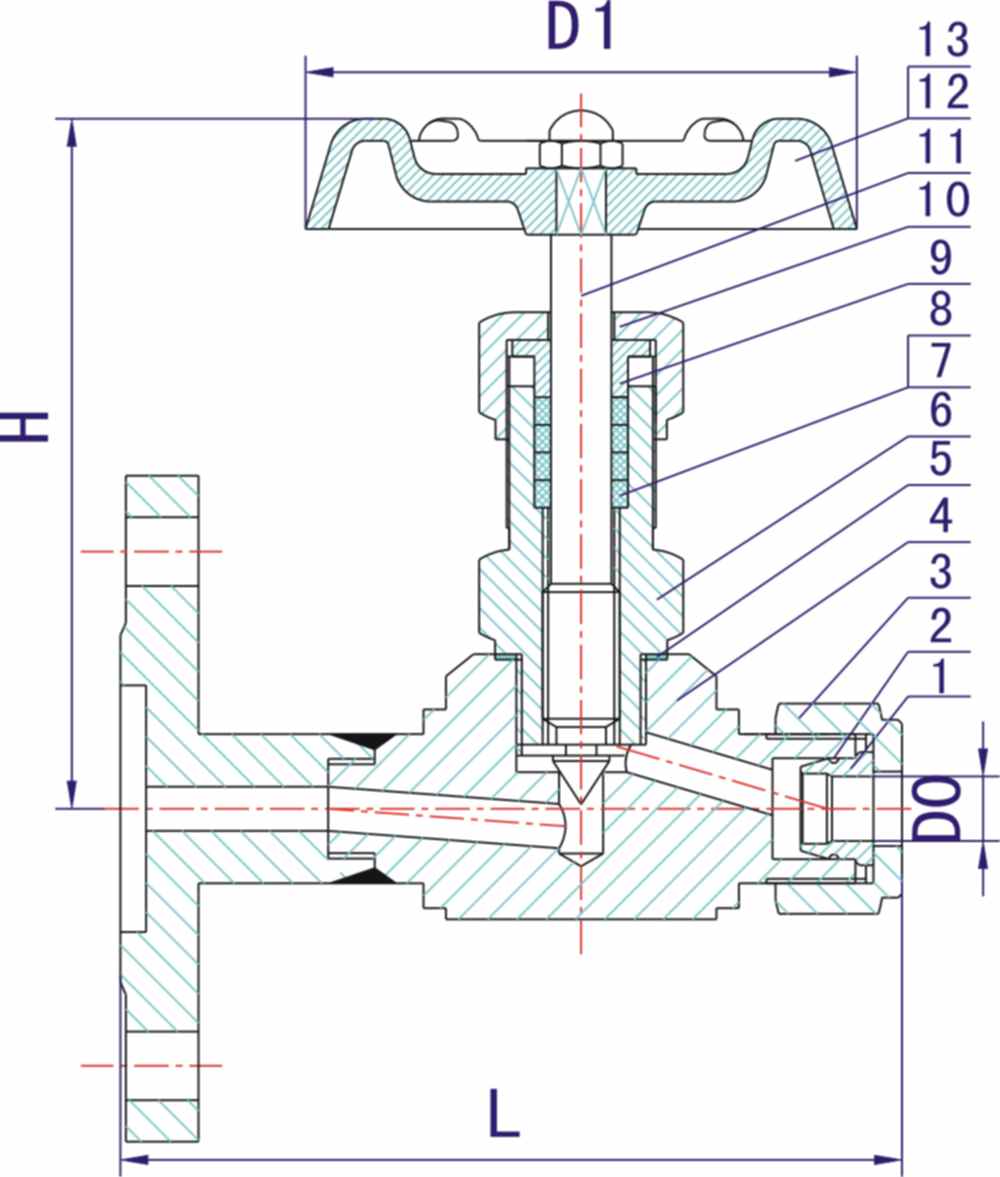

【JJ.BY1取压截止阀产品零件材料及尺寸】:

序号 NO.	零件名称 Part name	材质 Material
1	卡套 Ferrule	20# A105 SS304 SS304L SS316 SS316L
2	O形密封圈 O-Ring	橡胶Rubber
3	管接头 Connector	20# A105 SS304 SS304L SS316 SS316L
4	阀体 Body	20# A105 SS304 SS304L SS316 SS316L
5	阀盖垫片 Bonnet Gasket	紫铜(Red copper) PTFE
6	阀盖Bonnet	20# A105 SS304 SS304L SS316 SS316L
7	填料垫 Packing Seat	PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite)
8	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
9	填料压盖 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
10	锁紧螺母 Lock Nut	20# A105 SS304 SS304L SS316 SS316L
11	阀杆 Stem	20# A105 SS304 SS304L SS316 SS316L
12	手轮 Handle	20# A105 SS304 SS304L SS316 SS316L
13	带帽螺母 Hooded Nut	20# A105 SS304 SS304L SS316 SS316L
