气动薄膜调节阀

【产品名称：气动薄膜调节阀】

【产品型号：ZJHP、ZJHM】
    上海国特阀门ZJHP、ZJHM气动薄膜调节阀采用全新的设计理念，全系列模块化设计。只需更换阀内件就能形成不同结构的阀门。产品内件类型丰富，可以满足绝大多数工业自控系统的要求。创新性的整体式填料函结构，方便用户更换，同时特殊的填料结构，保证了阀门阀杆部位密封的长期稳定可靠。

【产品介绍】：
    上海国特阀门ZJHP、ZJHM气动薄膜调节阀采用标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64；阀体口径范围DN20～200。适用流体温由-200℃～560℃范围内多种档次。泄漏量标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。

【工作原理】：
    ZJHP、ZJHM气动薄膜调节阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小阀前后压差不大的工作场合。

【产品特点】：
1、可调范围大，固有可调比为50%。
2、顶导向单座调节阀，结构紧凑，部件少、易维修。
3、执行机构采用多弹簧结构，高度减少30%、重量减轻30%。
4、阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30%。
5、ZXPJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。
6、ZXGV型波纹管密封型调节阀，对移动的阀杆形成完全的密封，堵绝流体外漏。
7、金属阀芯适用多种工作场合，达IV级泄漏标准，ZXPQ型软密封结构阀芯达VI级泄漏标准。

【阀体】：
阀体形式：直通单座（套筒）倒S型铸造型阀
公称通径：DN20~300mm
公称压力：PN1.6 4.0 6.4Pa
连接形式：法兰式按JB78-59  JB/T79.2-94凹式
材    料：HT200 ZG260-450 ZG1Cr18Ni9Ti ZG0Cr18Ni12M02Ti
上 阀 盖：常温型-20~+200℃ 散热型-40~+450℃
填    料：V型聚四氟乙烯、柔性石墨、不锈钢波纹管

【阀内组件】：
阀芯型式：上导但座（套筒）柱塞型阀芯
流量特性：直线特性、等百分比特性或快开特性
材    料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti

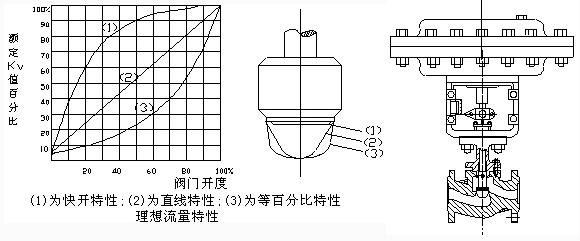

【流量特性图】：

【执行机构】：
形    式：多弹簧式薄膜执行机构
垫    片：橡胶石棉板、1Cr18Ni9Ti
膜片材料：丁晴橡胶夹增强涤纶织物
弹簧范围：20-100(40-200、80-240、20-60
压缩弹簧：60Si2Mn 60-100)Kpa
推    杆：2Cr13
供气压力：0.14 0.16 0.28Mpa
膜    盖：A3
气源接头；内螺纹M10×1
衬    套：2Cr13
环境温度：-30~+70℃
阀作用型式：气一开式，气一关式

【主要技术参数】：

【允许压差表】：

说明：
1、本表以标准规格执行机构为计算基础。如最大工作压差超出表列范围，可向厂方提出，采取适当的解决办法。
2、本表以阀门关位置为计算基础。因此其他位置会有更大的允许压差。
【ZJHP/M型气动调节阀外型尺寸】：

本产品的法兰连接尺寸符合国家标准GB9115.7-88、GB115.9-88、PN64符合JB79-59.此连接尺寸与老产品的采用的JB78-59《铸铁法兰》，JB79-59《铸铁法兰》中的连接尺寸基本一致，可以套用，安装时不影响和老产品的更换。
JISB2001-1984
ANSIB16.5-1981
法兰连接：FF、PR、RJ和LG。
【型号编制说明】：
